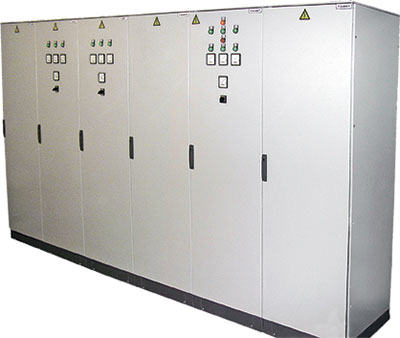

Главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ)
  1. Определение

    Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

  2. Назначение

    Главные распределительные щиты, серии ГРЩ предназначены для ввода, распределения, электрической энергии, а также для защиты питающих и отходящих присоединений жилых, общественных, промышленных зданий.

    В любые из шкафов и ячеек данной серии устанавливаются стандартные аппараты, устройства, комплектующие для монтажа и присоединения (ABB, Schneider Electric). Выбор зависит от поставленных задач.

    Оборудование серии TriLine, Prisma P+ может использоваться для построения всех типов главных, вторичных и конечных низковольтных распределительных щитов, рассчитанных на токи до 3200 A (4000 А).

  3. Состав

    Главный распределительный щит с двумя вводами состоит из:

    • панелей ввода (вводная).
    • панелей отходящих линий (распределительная).
    • панели секционного выключателя (секционная).

    Панель ввода содержит вводной выключатель, шинные соединения, комплект трансформаторов тока, амперметры, вольтметр с переключателем.

    Панель отходящих линий содержит аппаратуру защиты и управления отходящих линий, шинные соединения.

    Панель секционная содержит секционный выключатель, отсек шинных соединений, автоматику и сигнализацию для управления вводными и секционным выключателями.

    В качестве вводных, секционного и отходящих автоматических выключателей применяются селективные автоматические выключатели Emax, T7S, Masterpact NW, Compact NS в выкатном исполнении. Выключатели отходящих линий имеют ручной привод. По требованию заказчика возможна установка выключателей с мотор-приводом. Ошиновка в шкафах ГРЩ выполняется на номинальный ток равный номинальному току автоматического выключателя ввода ГРЩ. Нулевая шина в ГРЩ допускает длительное протекание тока, равного 100% от номинального тока вводного аппарата.

    Подключение вводного шкафа к трансформатору осуществляется кабелем (сверху или снизу) или шинопроводом Canalis сверху.

  4. Защита от перегрузок и токов КЗ

    В щитах ГРЩ предусмотрены следующие виды защит:

    • от многофазных коротких замыканий и перегрузок;
    • от однофазных коротких замыканий;
    • от коротких замыканий в цепях управления и сигнализации.

    В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов. При срабатывании АВР отключается с заданной выдержкой времени и включается секционный выключатель. При этом предусмотрены защиты от включения секционного выключателя на одно- и многофазное короткое замыкание, а также на токи превышающие значение уставки одного из вводных автоматических выключателей соответствующей секции шин.

  5. Световая сигнализация

    В щитах ГРЩ предусмотрена следующая сигнализация:

    • состояние автоматических выключателей (включен, выключен, авария);
    • положение вводных и секционного выключателей (для отходящих автоматов по заказу);
    • по заказу устанавливается дополнительная сигнализация.

    Контроль напряжения на вводах осуществляется вольтметром с переключателем. Контроль тока на вводах осуществляется амперметрами. На отходящих шинах вводных автоматических выключателей устанавливаются трансформаторы тока для коммерческого учета активной и реактивной энергии.
