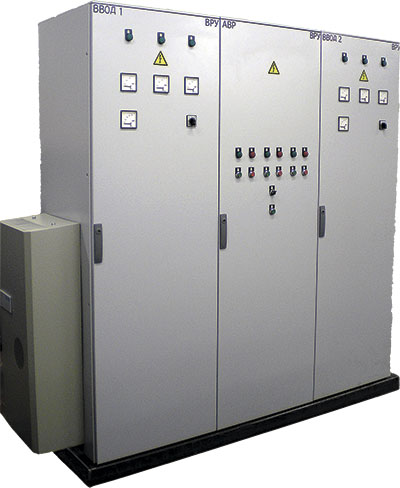

Автоматический ввод резерва (АВР, ЩАВР, ЩАП)

Автоматический ввод резерва (АВР, ЩАВР, ЩАП)
  1. Определение

    Автоматическим вводом резерва называется переключение участка сети нормально запитанного от основного источника электроснабжения на резервный, в следствии отклонения от заданных параметров контроля качества электроэнергии на основном источнике без вмешательства персонала.

  2. Назначение

    Предназначен для автоматического переключения на резервное питание цепей освещения, автоматики и силового электрооборудования, при исчезновении напряжения на основном.

  3. Состав

    УАВР состоит из следующих основных блоков:

    • блок ввода (автоматические выключатели либо рубильники);
    • коммутационный блок (контакторы либо автоматические выключатели с мотор-приводами);
    • блок автоматики (в зависимости от поставленной задачи реализуется на реле или на контроллере).
  4. Исполнение

    В зависимости от исполнения АВР может различаться по следующим параметрам:

    1. По типу используемого в схеме защитно-коммутационного оборудования:
      • на контакторах;
      • на автоматических выключателях;
      • на рубильниках с моторными приводами.
    2. По количеству резервных линий:
      • с одной резервной линией (наиболее часто используемая схема);
      • с более чем одной резервной линией.
    3. С секционированием или без секционирования.
    4. С ручным управлением или без него.
    5. С выбором приоритетного питания и без выбора.
  5. Защита от перегрузок и токов КЗ

    УАВР в зависимости от исполнения предусматривает следующие виды защит:

    • от многофазных коротких замыканий (только на автоматических выключателях);
    • от однофазных коротких замыканий (только на автоматических выключателях);
    • от коротких замыканий в цепях управления и сигнализации.
  6. Световая сигнализация.

    В УАВР предусмотрена следующая сигнализация:

    • состояние автоматических выключателей (включен, выключен);
    • положение вводных и секционного выключателей (для отходящих автоматов по заказу);
    • по заказу устанавливается дополнительная сигнализация.
