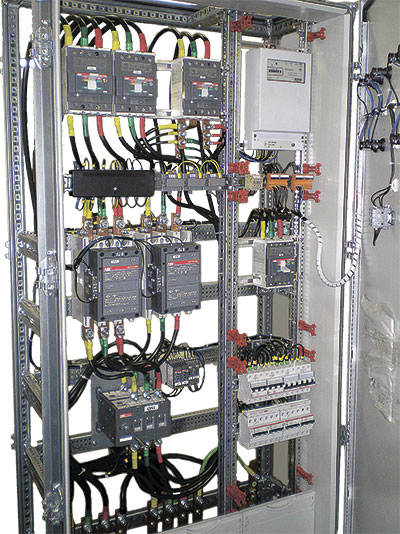

Устройство вводно-распределительное (УВР, ВРУ)

Устройство вводно-распределительное (УВР, ВРУ)
  1. Определение

    ВРУ - электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания.

  2. Назначение

    Предназначен для приема, учета и распределения электрической энергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.

  3. Состав

    ВРУ с двумя вводами, состоит из следующих основных блоков:

    • блок ввода;
    • блок автоматического включения резервного питания (АВР);
    • блок учета электроэнергии;
    • блок распределения;
  4. Исполнение
    • шкафное ( 50,63,100,125,160А);
    • однопанельное ( 160, 250 А);
    • многопанельное ( 250,400,630 А).
  5. Защита от перегрузок и токов КЗ

    Во ВРУ предусмотрены следующие виды защит:

    • от многофазных коротких замыканий и перегрузок;
    • от однофазных коротких замыканий;
    • от коротких замыканий в цепях управления и сигнализации.
  6. Световая сигнализация

    Во ВРУ предусмотрена следующая сигнализация:

    • состояние вводных и секционного автоматических выключателей (включен, выключен, авария по согласованию с заказчиком);
    • положение автоматических выключателей отходящих линий ( по заказу);
    • по заказу устанавливается дополнительная сигнализация.
