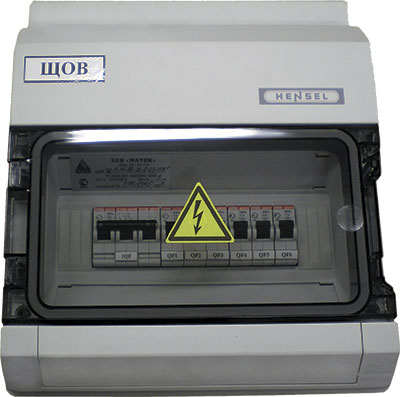

Щит силовой (ЩС, ЩР)

Щит силовой (ЩС, ЩР)
  1. Определение

    Электротехническое устройство низкого напряжения, содержащее аппаратуру позволяющую обеспечить возможность ввода, распределения электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

  2. Назначение

    Предназначен для ввода, учета (при наличии блока учета) и распределения электрической энергии, защиты электрических потребителей. ЩС обеспечивает защиту от перегрузок и коротких замыканий, также может иметь защиту от утечек на землю (если в нем установлен блок УЗО или дифференциальные автоматические выключатели), используется для нечастых оперативных коммутаций электрических цепей.

  3. Состав

    В состав щита входят следующие основные блоки:

    • блок ввода;
    • блок учета электроэнергии (при наличии блока учета);
    • блок распределения.
  4. Исполнение
    • напольный;
    • навесной;
    • утопленный;

    По типам различают:

    • щит освещения (ЩО,ЩАО);
    • щит распределительный (ЩР);
    • щит квартирный (ЩК);
    • шкаф учета (ШУ);
    • щит ввода и распределения (ЩВР);
    • щит учета и распределения (ЩУР).
  5. Защита от перегрузок и токов КЗ

    В ЩС предусмотрены следующие виды защит:

    • от многофазных коротких замыканий;
    • от однофазных коротких замыканий;
    • от токов утечки.
