Подстанция ABB Magnum

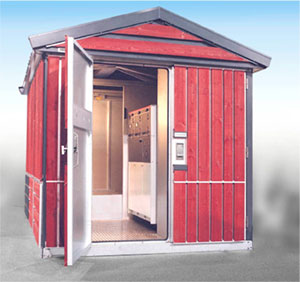

ABB КТП Подстанция Magnum

Общее описание

Станция внутреннего обслуживания Magnum предназначена для использования в качестве обычных подстанций с SF6 изоляцией высокого напряжения. Стандартная ширина составляет 2,20 м, но подстанция может поставляться длиной от 2,50 м до 4,50 м с интервалом в 0,50 м. Отсек трансформатора может вмещать один или два трансформатора. Мощность станции ограничена максимумом в 1600 кВт. Информационная доска подстанции размещена на левой стене сооружения. Доска содержит информацию о типе подстанции, годе выпуска, серийном номере и проверке качества продукта. Знак также содержит информацию о максимальной мощности, под которую рассчитаны блоки низкого и высокого напряжения.

Будка

Каркас. Размеры сооружения определяются стеновыми панелями шириной 0,35м и 0,85м.

Комбинация этих модулей дает возможность получить подстанцию Magnum различной длины с интервалом в 0,5 м.

Конструкция состоит из самонесущего каркаса, сооруженного из профилей и угловых элементов. Компоненты выполнены из оцинкованной стали толщиной 2 мм. После обработки все компоненты покрыты эпоксидной порошковой эмалью. Профили и угловые элементы предусматривают размещение дверей и диффузоров. Все несущие детали конструкции соединяются нержавеющими четырехгранными стопорными винтами М-10, которые невозможно выкрутить снаружи. Каркас закрывается стеновыми панелями. В отсеке трансформатора используются модульные стены с воздухозаборниками. Количество модулей с воздухозаборниками рассчитывается в соответствии с мощностью устанавливаемого трансформатора. Входная дверь, как правило, располагается на короткой стене будки с навесами с правой стороны. Дверь имеет защиту от открывания детьми. С внутренней стороны на двери есть «карман для документов», содержащий всю необходимую информацию о подстанции. Все внешние части, например, петли, замок, изготовлены из нержавеющего материала.

Крыша. Крыша скатная с углом наклона около 20 градусов. Крыша расположена поверх рамы главной конструкции и размещается как крышка. С внутренней стороны у крыши нет бортика на краю, что позволяет конденсату стекать по внешней стороне сооружения. Крыша имеет несущий канал с бортиками и кровельные панели. Канал имеет вырезы для воздуха по всей длине здания. Все части произведены из оцинкованной стали. После формовки и гибки все элементы, которые имеют контакт с открытым воздухом, покрыты порошковой эпоксидной эмалью. Монтаж производится с помощью потолочных заклепок и винтов. Модель Magnum поставляется с крышей с секциями. Секции соответствуют длине будки и размеру сектора трансформатора. При сборке секций секция над трансформатором всегда должна монтироваться в последнюю очередь. По тому же принципу, при демонтаже эта секция снимается первой.

Крайние секции крепятся к зданию в каждом углу с помощью болтов с привинченными подъемными проушинами. Болты идут вниз в угловые стойки и блокируются запирающими поперечными болтами. Запирающие болты установлены таким образом, что крышу можно отсоединить изнутри. Центральная и крайние секции крепятся не только стопорными болтами, но и внутренними замками. При подъеме подстанции угол между стропами не должен превышать 60 градусов. Если будка подстанции размещается в районах с высоким уровнем пыли или снега, то в канале под гребнем и в воздухозаборнике на задних стенках устанавливаются фильтры от пыли и снега.

Система охлаждения. Для охлаждения сектора трансформатора разработана уникальная система. Все воздухозаборники вокруг трансформатора расположены как можно ниже, а люки отвода воздуха предельно высоко. Это обеспечивает хороший приток воздуха и, соответственно, хорошее охлаждение трансформатора. Эффективность охлаждения повышается при открытии люков на крыше. Вывод воздуха также втягивает воздух из пространства между панелью крыши и листами кровли. В карнизах длинных стен встроены воздухозаборники.

Покрытие крыши. Стандартная кровля поставляется с окрашенными пульверизатором панелями крыши. Крыша имеет конструкцию, которая может оснащаться различными типами покрытий.

Обшивка. С внешней стороны здание покрыто комбинацией горизонтальных и вертикальных досок. Облицовка располагается на расстоянии приблизительно 5 мм от стен и прикреплена профилями на каждом конце будки. При замене/обслуживании доску/облицовку можно отсоединить от стены и при необходимости отремонтировать. Каждая доска прикреплена к профилю во избежание шума от неприкрепленной доски.

Внутренние элементы

Стандартная комплектация Magnum. Тамбур имеет ширину около 800 мм, и его размер меняется в соответствии с размером будки. Отсек ВН находятся с правой стороны, отсек НН – с левой, а трансформатор расположен в конце сооружения.

Тамбур. Тамбур состоит из несущих балок в продольном направлении и закрывается дверными панелями. Несущие балки изготовлены из оцинкованного стали толщиной 2 мм и прикреплены к каркасу сооружения. Дверные панели изготовлены из алюминиевых листов толщиной 3 мм и разделены на сегменты в соответствии с длиной коридора. Дверные панели и несущие балки не закреплены и могут легко демонтироваться при прокладке кабеля.

Отсек НН. Magnum спроектирован для низковольтного щита с максимальной глубиной 340 мм и высотой 1850 мм. Длина щита меняется в соответствии с потребностями заказчика. Щит НН закрепляется к каркасу снизу и сверху к стене с помощью профиля.

Отсек ВН. Magnum спроектирован только для полностью изолированного высоковольтного щита. В стандартном варианте щит расположен с правой стороны и прикреплен к каркасу строения сверху и снизу. Подстанции поставляются различной длины в зависимости от оборудования, которое предполагается монтировать внутри.

Отсек трансформатора. Трансформатор установлен поперек в конце будки. Размер отсека 2000 мм длина и ширина от 1000 мм и больше, в зависимости от выбранного размера будки. Magnum всегда поставляется со встроенной масляной ванной. Размер ванны соответствует размеру трансформатора.

Фундамент. Конструкция фундамента соответствует конструкции будки. Все части изготовлены из алюминиевых листов толщиной 3 мм, устойчивых к морской воде. Фундамент состоит из четырех угловых элементов с базовым размером 500 мм, 2 концевых элементов (всегда длиной в 1200 мм) и боковых сторон, длина которых может меняться в соответствии с длиной сооружения. Будки длиннее 3,5 м поставляются с дополнительным усилением длинных боковых сторон. Все концевые и боковые стороны имеют снизу выступ на 120 мм для свободного подвода и отвода кабелей. Фундамент для строений выше 3,0 м также имеет центральную балку, чтобы снять давление грунта на длинные стороны фундамента.

Ценовое предложение 2018 года: 18 500 000,00 руб. с НДС

Запрашивайте подробности у менеджеров компании!
