«Сириус-3-ЛВ-03»

Микропроцессорное устройство ступенчатых защит линейных присоединений 110-220 кВ с трехфазным управлением высоковольтным выключателем.

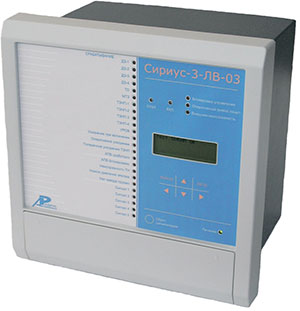

Устройство защиты «Сириус-3-ЛВ-03»

Устройство микропроцессорной защиты «Сириус-3-ЛВ-03» предназначено для защиты воздушных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ, УРОВ). Содержит классический набор ступенчатых защит относительной селективности.

Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.


Устройство обеспечивает следующие защиты:

  1. Четырехступенчатая дистанционная защита с независимой выдержкой времени от междуфазных коротких замыканий:
    • 1-я ступень дополнительно контролирует КЗ на землю;
    • 4-я ступень с возможностью действия как в прямом, так и в обратном направлении;
    • независимый орган направления мощности (возможность перевода ступеней ДЗ в ненаправленный режим);
    • блокировка при неисправностях в цепях переменного напряжения;
    • блокировка при качаниях (стандартный принцип, аналогичный реализованному в ШДЭ-2801);
    • ускорение при включении выключателя (с возможностью вывода направленности);
    • оперативное ускорение (по дискретному сигналу);
    • выработка сигнала блокировки АПВ.
  2. Четырехступенчатая токовая направленная защита нулевой последовательности с независимой выдержкой времени от коротких замыканий на землю:
    • орган направления мощности нулевой последовательности (двустороннего действия);
    • возможность задания для каждой ступени направления действия;
    • возможность ввода блокировки от бросков тока намагничивания по содержанию второй гармоники в токе нулевой последовательности (для быстродействующих или ускоряемых ступеней);
    • возможность перевода направленных ступеней в ненаправленный режим или вывод ступеней из действия при выявлении неисправностей в цепях ТН;
    • ускорение при включении выключателя;
    • оперативное ускорение (по дискретному сигналу);
    • поперечное ускорение одной из ступеней от защиты параллельной линии;
    • выработка сигнала блокировки АПВ.
  3. Трехфазная ненаправленная токовая отсечка с возможностью задания аварийного или ускоряющего режимов работы.
  4. Двухступенчатая ненаправленная трехфазная максимальная токовая защита с независимой выдержкой времени с возможностью действия в аварийном режиме (при выявлении неисправностей в цепях ТН);
  5. Защита от обрыва фаз и несимметрии с действием на отключение или сигнализацию.
  6. Защита от повышения напряжения с действием на отключение или отдельное реле.
  7. Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение или отдельное реле.
  8. Трехступенчатый трехфазный контроль перегрузки линии по току с действием первой ступени на сигнализацию, второй и третьей - на отключение выключателя или на отдельное реле.

Устройство содержит следующие функции автоматики:

  1. Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с контролем двух электромагнитов отключения:
    • операции включения и отключения выключателя по внешним командам;
    • защита от многократного включения выключателя;
    • возможность выполнения командного включения с контролем синхронизма;
    • контроль состояния выключателя по ряду входных дискретных сигналов;
    • контроль целостности цепей электромагнитов управления;
    • защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
    • защита от непереключения фаз (ЗНФ) с действием на отключение и защита от неполнофазного режима (ЗНФР) с действием на пуск УРОВ;
    • двухступенчатая защита от снижения давления элегаза (воздуха) в баке выключателя с действием второй ступени на пуск УРОВ и каждой из ступеней на сигнализацию.
  2. Трехфазное автоматическое повторное включение выключателя (АПВ):
    • одно- или двукратное АПВ от цепей несоответствия;
    • возможность выполнения АПВ с контролем наличия или отсутствия напряжения на линии и шинах, с контролем синхронизма (ожидания или улавливания синхронизма).
  3. Устройство резервирования отказов выключателя (УРОВ):
    • дублированный пуск от защит с применением реле положения «Включено» выключателя;
    • автоматическая проверка исправности выключателя.
  4. Блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе - сравнение напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».
  5. Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:
    • контроль входов по току;
    • наличие пуска УРОВ;
    • запрет АПВ при срабатывании по данному входу.

Устройство предоставляет большое количество современных сервисных функций:


Габаритные размеры терминала - 310x310x245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от -20 до +55°С.
