«Сириус-3-ЛВ-02»

Микропроцессорное устройство ступенчатых защит линейных присоединений 110-220 кВ.

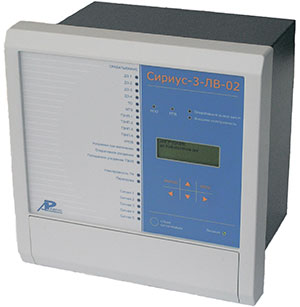

Устройство защиты «Сириус-3-ЛВ-02»

Устройство микропроцессорной защиты «Сириус-З-ЛВ-02» предназначено для защиты воздушных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит классический набор ступенчатых защит относительной селективности.

Устройство реализовано без функции автоматики управления высоковольтным выключателем (АУВ) и должно использоваться совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.

Устройство является аналогом защиты типа ШДЭ-2801, поэтому может использоваться либо в качестве комплекта резервных защит (при наличии основной высокочастотной защиты), либо в качестве второй основной защиты (при наличии аппаратуры ВЧТО).

Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.


Устройство обеспечивает следующие защиты:

  1. Четырехступенчатая дистанционная защита с независимой выдержкой времени от междуфазных коротких замыканий:
    • 1-я ступень дополнительно контролирует КЗ на землю;
    • 4-я ступень с возможностью действия как в прямом, так и в обратном направлении;
    • независимый орган направления мощности (возможность перевода ступеней ДЗ в ненаправленный режим);
    • блокировка при неисправностях в цепях переменного напряжения;
    • блокировка при качаниях (стандартный принцип, аналогичный реализованному в ШДЭ-2801 );
    • ускорение при включении выключателя (с возможностью вывода направленности);
    • оперативное ускорение (по дискретному сигналу);
    • выработка команды отключения по сигналу ВЧТО №2 с контролем срабатывания измерительных органов сопротивления заданных ступеней ДЗ;
    • выдача сигнала ВЧТО №2 при срабатывании заданных ступеней.
  2. Четырехступенчатая токовая направленная защита нулевой последовательности с независимой выдержкой времени от коротких замыканий на землю:
    • орган направления мощности нулевой последовательности (двустороннего действия);
    • возможность задания для каждой ступени направления действия, либо без направленности;
    • возможность ввода блокировки от бросков тока намагничивания по содержанию второй гармоники в токе нулевой последовательности (для быстродействующих или ускоряемых ступеней);
    • возможность перевода направленных ступеней в ненаправленный режим или вывод ступеней из действия при выявлении неисправностей в цепях ТН;
    • ускорение при включении выключателя;
    • оперативное ускорение (по дискретному сигналу);
    • выработка команды отключения по сигналу ВЧТО №З с контролем срабатывания измерительных органов заданной ступени ТЗНП;
    • выдача сигнала ВЧТО №З при срабатывании заданных ступеней;
    • поперечное ускорение одной из ступеней от защиты параллельной линии.
  3. Трехфазная ненаправленная токовая отсечка с возможностью задания режима работы:
    • постоянное действие;
    • ускоряющая отсечка - вводится в работу только на заданное время после включения выключателя;
    • ступень аварийной защиты - вводится в работу при выявлении неисправностей в цепях ТН;
    • аварийная и ускоряющая защита - вводится в работу на заданное время после включения выключателя или при выявлении неисправностей в цепях ТН (объединение логики ускоряющей отсечки и ступени аварийной защиты).
  4. Двухступенчатая ненаправленная трехфазная максимальная токовая защита с независимой выдержкой времени с возможностью действия в аварийном режиме (при выявлении неисправностей в цепях ТН).
  5. Защита от обрыва фаз и несимметрии с действием на отключение или сигнализацию.
  6. Двухступенчатый трехфазный контроль перегрузки линии по току с возможностью действия каждой ступени на сигнал или отдельное реле.

Устройство содержит следующие функции автоматики:

  1. Устройство резервирования отказов выключателя (УРОВ):
    • дублированный пуск от защит с использованием реле положения «Включено» выключателя;
    • автоматическая проверка исправности выключателя;
    • прием и выработка сигнала ВЧТО №1.
  2. Блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе - сравнение напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».
  3. Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:
    • контроль входов по току;
    • наличие пуска УРОВ;
    • выработка сигнала блокировки АПВ.

Устройство предоставляет большое количество современных сервисных функций:


Габаритные размеры терминала - 310х310х245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от - 20 до +55°С.
