«Сириус-3-СВ»

Микропроцессорное устройство защиты и автоматики секционного (шиносоединительного) выключателя 110-220 кВ.

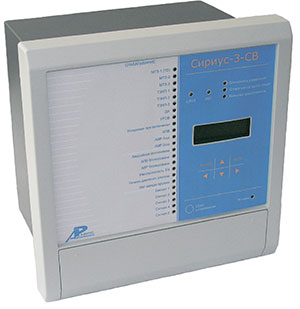

Устройство защиты «Сириус-3-СВ»

Устройство микропроцессорной защиты «Сириус-3-СВ» предназначено для защиты, автоматики и управления секционным (шиносоединительным) выключателем 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит ступенчатые токовые защиты и функции автоматики - АВР, АПВ, УРОВ и др.

Устройство предполагается использовать на секционных (СВ) и шиносоединительных (ШСВ) выключателях различных схем распределительных устройств подстанций и станций 110-220 кВ, за исключением выключателей, которые могут выполнять функции обходного.

Функции автоматики, предусмотренные в данном устройстве, позволяют использовать его на подстанциях, расположенных на ответвлениях от линий, и транзитных подстанциях распределительных сетей 110 кВ с организацией АПВ, АВР и делительной автоматики.

Также устройство может использоваться на линейном выключателе. В этом случае контроль напряжения на линии производится с помощью шкафа отбора напряжения (ШОН).


Устройство обеспечивает следующие защиты:

  1. Трехступенчатая ненаправленная максимальная токовая защита (МТЗ) от междуфазных КЗ с независимой выдержкой времени. Предусматриваются аварийный и ускоряющий режимы работы ступеней МТЗ.
  2. Трехступенчатая ненаправленная токовая защита нулевой последовательности (ТЗНП) от замыканий на землю с независимой выдержкой времени. Предусматриваются аварийный и ускоряющий режимы работы ступеней ТЗНП.
  3. Автоматический ввод ускорения одной из ступеней МТЗ и (или) ТЗНП при любом включении выключателя.
  4. Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение.
  5. Защита минимального напряжения (ЗМН) для каждой секции шин с действием отдельным реле на отключение соответствующего вводного выключателя. Предусмотрен контроль положения двух вводных выключателей.
  6. Делительная автоматика (защита) минимального напряжения. Действует на отключение СВ при исчезновении напряжений двух секций. Предусмотрен дополнительный контроль отсутствия тока через СВ.

Устройство содержит следующие функции автоматики:

  1. Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с контролем двух электромагнитов отключения. В состав АУВ входят следующие функции:
    • контроль целостности цепей электромагнитов управления (ЭМУ);
    • контроль состояния выключателя по ряду входных дискретных сигналов;
    • защита ЭМУ от длительного протекания тока с действием на дистанционный расцепитель защитного автомата питания цепей ЭМУ;
    • защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно;
    • двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе с действием на сигнал и пуск схемы УРОВ.
  2. Устройство резервирования отказов выключателя (УРОВ):
    • дублированный пуск от защит с использованием реле положения «Включено» выключателя;
    • автоматическая проверка исправности выключателя.
  3. Трехфазное автоматическое повторное включение (АПВ) СВ (ШСВ):
    • одно- или двукратное;
    • пуск от цепей несоответствия;
    • контроль наличия или отсутствия напряжения на секциях шин, контроль синхронизма напряжений двух секций шин (ожидание или улавливание синхронизма).
  4. Автоматическое включение резерва (АВР) секции шин с действием на включение СВ. Контроль положения вводных выключателей, а также предварительная выдача команды на отключение вводного выключателя перед включением секционного.
  5. Контроль синхронизма при командном включении СВ (ШСВ).
  6. Измерение и контроль цепей переменного напряжения двух секций (систем) шин.
  7. Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:

Устройство предоставляет большое количество современных сервисных функций:


Габаритные размеры терминала - 310х310х245 мм , масса - н е более 12 кг. Рабочий диапазон температур устройства от - 20 до +55°С.
