«Сириус-3-ГС»

Микропроцессорный терминал защиты статорных цепей генераторов малой и средней мощности.

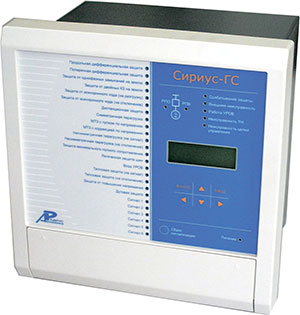

Устройство защиты «Сириус-3-ГС»

Терминал «Сириус-ГС» предназначен для защиты статорных цепей турбо- или гидрогенератора мощностью до 160 МВт, работающего на сборные шины. Терминал может применяться также, как составная часть комплекта защит блока генератор-трансформатор.

Терминал предназначен для работы в сети напряжением 3-35 кВ с любым типом заземления нейтрали, в том числе заземленной через высокоомный или низкоомный резистор.

Терминал может устанавливаться как в шкафу защиты генератора, так и в ячейке выключателя генератора и выполняет полный набор защитных, контрольных и управляющих функций, предусмотренных ПУЭ для генераторов мощностью до 160 МВт.


Терминал выполняет следующие функции защиты, автоматики и контроля:


К терминалу должны быть подведены цепи напряжения (звезда) секции шин с номинальным вторичным значением 100 В и токовые цепи со стороны шин и со стороны нулевых выводов генератора номинальным вторичным значением 5 А. Для реализации защиты от однофазных замыканий на землю (0ЗЗ) также может подводиться ток нулевой последовательности 3I0 и напряжение нулевой последовательности 3U0. Для реализации поперечной дифференциальной защиты, если обмотки генератора выполнены по схеме «двойная звезда», необходимо подключить к терминалу трансформатор тока поперечной дифференциальной защиты.

Все уставки срабатывания защит регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти.

Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В терминале имеется постоянное самотестирование с выдачей сигнала неисправности контактами реле «Отказ устройства».

При срабатывании защиты в энергонезависимой памяти сохраняются параметры срабатывания для последующего анализа обслуживающим персоналом.


В число запоминаемых параметров входят:


Информация фиксируется в памяти в порядке поступления и сохраняется о 9 последних авариях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом «старом» срабатывании. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания в течение нескольких лет.

В терминале реализован цифровой осциллограф с возможностью гибкого программирования параметров записи. В памяти терминала сохраняется осциллограмма аналоговых и дискретных входов, а также состояния выходных реле устройства. Длительность записи соответствует длительност и существования пусковых условий, максимально - до 10 секунд, с предаварийным режимом и послеаварийным режимом. Частота дискретизации осциллографа - 1000 Гц.

Терминал имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения токов, фазных и линейных напряжений, токов и напряжений нулевой и обратной последовательностей, частоту, состояние логических входных сигналов, а также контролировать ход встроенных часов. Функции защиты и контроля при этом полностью сохраняются.

Терминал осуществляет контроль исправности трансформатора напряжения (ТН) по наличию всех линейных напряжений, отсутствию напряжения U2 и положению автомата ТН и, в случае обнаружения неисправностей, выдает диагностику на индикатор и включает реле «Сигнализация».

В терминале имеются дополнительные выходные реле с программируемыми свойствами и точкой подключения их к внутренней логической схеме. Предусмотрены также сигнальные программируемые светодиоды на передней панели.

Предусмотрен дистанционный ввод уставок, контроль текущих состояний всех входов и снятие информации о срабатываниях защиты и осциллограмм по линии связи на персональный компьютер, для чего в устройстве имеется три полностью независимых интерфейса - USB и два RS485. Терминал может сопрягаться со стандартными каналами телемеханики, для чего предусмотрены соответствующие входные и выходные контакты.


Габаритные размеры - 310х310х 245 мм , масса - 12 кг. Оперативное питание осущест вляется от сети постоянного тока напряжением 220 В или 110 В в зависимости от исполнения. Рабочий диапазон температур - от -20 до +55°С.
