«Сириус-3-ДЗО-01»

Микропроцессорное устройство защиты ошиновки 35-220 кВ.

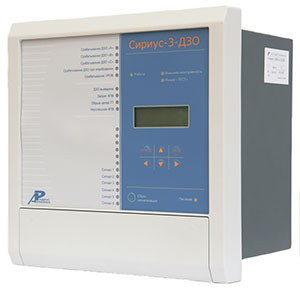

Устройство защиты «Сириус-3-ДЗО-01»

Устройство «Сириус-3-ДЗО-01» обеспечивает функции основной защиты, автоматики и сигнализации ошиновки 35-220 кВ, либо системы сборных шин с фиксированным присоединением элементов. Число контролируемых присоединений - до пяти.

Устройство имеет трехфазное исполнение, таким образом комплект дифференциальной защиты ошиновки (ДЗО) организуется с помощью одного терминала.


Основной функцией устройства является защита абсолютной селективности - одна зона двухступенчатой дифференциальной токовой защиты:

Цифровое выравнивание токов для формирования дифференциальных цепей позволяет подключать устройство к измерительным ТТ с различными коэффициентами трансформации.

Предусмотрен контроль обрыва вторичных цепей тока ТТ. Контроль производится на основе выявления превышения дифференциальным током соответствующего порогового значения на заданном интервале времени. Контроль действует на сигнализацию и на блокировку защиты до осуществления «деблокировки» с помощью специального дискретного входа.

В устройстве предусмотрен режим опробования СШ от любого из пяти присоединений. Опробование вводится автоматически:

Для обеспечения надежного отключения КЗ в режиме опробования производится «очувствление» с помощью ввода в действие специальных чувствительных токовых органов, включенных на дифференциальные токи.

В устройстве реализована логика формирования команд запрета АПВ . Запрет осуществляется при получении сигнала отключения от УРОВ или после неуспешного опробования ошиновки. Кроме того, предусмотрена возможность ввода централизованного оперативного запрета АПВ при каждом срабатывании ДЗО.

Устройство формирует команду на отключение всех выключателей ошиновки при приеме внешнего сигнала УРОВ.


Дополнительные функции:


Габаритные размеры устройства - 310х310х245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от -20 до +55°С.
