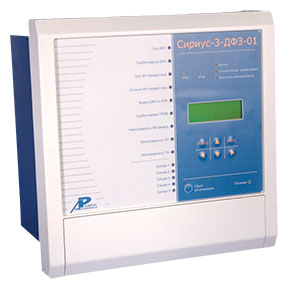

«Сириус-3-ДФЗ-01»
Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью.
Устройство микропроцессорной защиты «Сириус-3-ДФЗ» предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит основную защиту абсолютной селективности. Тип защиты абсолютной селективности - дифференциально-фазная защита (ДФЗ).
Устройство не включает в себя функцию АУВ, поэтому подразумевается использование совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.
Устройство предусматривает возможность использования на противоположных концах защищаемой линии устройств других производителей, выполняющие аналогичные функции защиты, в том числе и панель защиты типа ДФЗ-201.
Устройство предназначено для совместной работы со следующими типами высокочастотных приемопередатчиков: ПВЗУ, ПВЗУ-Е, ПВЗУ-М, ПВЗ-90М, ПВЗ-90М1, АВЗК-80, ПВЗ и др.
Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.
Основная функция устройства - дифференциально-фазная защита:
- предусматривается возможность работы устройства на линиях любой конфигурации, в том числе на линиях с ответвлениями, а таюке на линиях внешнего электроснабжения тяговой нагрузки;
- устройство обеспечивает несрабатывание защиты при внешних КЗ, при реверсе мощности, асинхронном режиме работы ВЛ, неси нхронных вкnючениях, а таюке при одностороннем вкnючении линии;
- в состав защиты входят три группы пусковых органов: чувствительные, грубые и дополнительные. Чувствительные и грубые пусковые органы используются на всех типах линий, дополнительные вводятся в работу только на линиях с ответвлениями;
- имеются две схемы дополнительных пусковых органов: первая схема, основанная на токовых пусковых органах, вторая схема, использующая цепи тока и напряжения, но имеющая большую чувствительность к КЗ на защищаемой линии. При выявлении неисправностей в цепях ТН устройство предусматривает автоматический переход от второй схемы к первой с целью сохранения полноценной работы защиты;
- имеется возможность ввода блокировки токовых пусковых органов при выявлении броска тока намагничивания силового трансформатора на ответвлении;
- предусматривается функция автоматической компенсации задержки высокочастотного сигнала по каналу связи.
Устройство содержит следующие функции автоматики:
- Устройство резервирования отказов выключателя (УРОВ)
- дублированный пуск от защит с применением реле положения «Вкnючено» выкnючателя;
- автоматическая проверка исправности выкnючателя.
- Блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе - сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».
- Функция автоматического измерения и компенсации временной задержки при передаче высокочастотного сигнала по каналу связи. Предусматривается использование только на линиях, где установлены два полукомплекта защиты.
- Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций:
- контроль входов по току;
- наличие пуска УРОВ;
- запрет АПВ при срабатывании по данному входу.
Дополнительные сервисные функции:
- определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии);
- аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- регистратор событий;
- большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы;
- программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы;
- возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током - 1 или 5 А;
- 2 группы уставок, с возможностью выбора текущей с помощью дискретного входа;
- три независимых канала связи;
- возможность встраивания терминала в систему единого точного времени;
- возможность обновления версии ПО терминала через USB канал связи;
- контроль большинства электрических параметров системы н а индикаторе устройства, что в значительной степе ни упрощает работы по наладке и эксплуатации устройства.
Габаритные размеры терминала - 310х310х245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от - 20 до +55°С.
