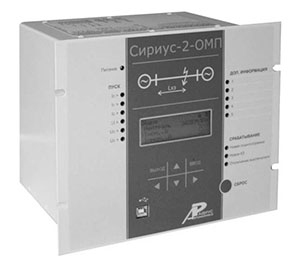

«Сириус-2-ОМП»
Устройство определения места повреждения на воздушных линиях электропередачи сложной конфигурации напряжением 6–750 кВ с сигнализацией возникновения анормальных режимов на линии.
Устройство «Сириус-2-ОМП» предназначено для определения места повреждения на воздушных линиях электропередачи напряжением 6-750 кВ.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций напряжением 6-750 кВ.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и точность работы терминала.
Реализованные в устройстве алгоритмы определения места повреждения, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что позволило обеспечить совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчить внедрение новой техники проектировщикам и эксплуатационному персоналу.
В устройстве реализован односторонний метод ОМП по параметрам аварийного режима. Методологически, односторонние методы уступают в точности двухсторонним, поэтому устройство формирует необходимые данные для использования в двухсторонних методах. Данные с других сторон линии могут быть получены от приборов аналогичного назначения, например, ФИП, ЛИФП, ИМФ-3, находящихся на другом конце ВЛ. Расчет по двухстороннему методу может быть выполнен вручную или с помощью соответствующего программного обеспечения на компьютере.
Устройство обеспечивает следующие эксплуатационные возможности:
- задание внутренней конфигурации (ввод/вывод различных функций, выбор временных характеристик и т.д.);
- хранение уставок пусковых органов и параметров линии в энергонезависимой памяти;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов пуска и задания режима работы, выдачу команд предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.
Функции, выполняемые устройством:
- определение расстояния до повреждения относительно места установки устройства, км;
- определение вида повреждения;
- фиксация времени и даты возникновения аварии;
- возможность выдачи сигнала запуска при аварии на другие устройства;
- возможность выдачи сигнала перегрузки линии по току;
- возможность выдачи сигнала обрыва одного из проводов линии (по нарушению симметрии фазных токов);
- возможность выдачи сигнала неисправности цепей напряжения (по появлению напряжения обратной последовательности);
- использование различных алгоритмов работы устройства в зависимости от класса напряжения и режима работы нейтрали защищаемого присоединения;
- возможность селективного или неселективного пуска;
- возможность перерасчета расстояния до места КЗ с измененными уставками.
Дополнительные сервисные функции:
- фиксация токов и напряжений в момент аварии;
- фиксация параметров симметричных составляющих токов и напряжений для двустороннего расчета расстояния до места повреждения;
- измерение времени существования аварийного режима линии;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение и индикация текущих фазных токов, напряжений и мощностей;
- цифровое осциллографирование всех входных сигналов;
- возможность формирования предупредительной сигнализации по двум дискретным входам;
- два набора уставок с переключением по внешнему дискретному входу;
- привязка всех событий по времени с помощью встроенных часов-календаря; возможность вывода точек подключения к ФЛС устройства как на два программируемых реле, так и на 5 программируемых светодиодов на передней панели устройства.
Габаритные размеры устройства не превышают 235x190x185 мм. Масса устройства - не более 7 кг.
