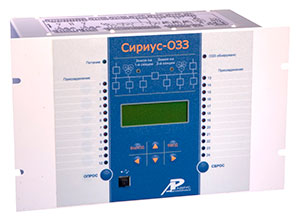

Устройство «Сириус-ОЗЗ» предназначено для сигнализации наличия «земли» на секциях шин подстанций и распределительных пунктов напряжением 6—10 кВ, а также индикации конкретного присоединения с устойчивым однофазным замыканием на землю. Устройство работает на принципе определения фидера с максимальным уровнем суммы высших гармоник в токе нулевой последовательности (аналог устройства УСЗ-ЗМ) в автоматическом режиме.
Устройство подключается к двум трансформаторам напряжения ТН (причем как к выходам 3U0 разомкнутого треугольника, так и к «звезде» фазных напряжений с последующим расчетом напряжения нулевой последовательности внутри устройства) и к трансформаторам тока нулевой последовательности ТТНП отходящих присоединений с максимальным количеством до 24 для измерения токов 3I0.
По принципу работы устройство работает тем точнее, чем больше фидеров на подстанции. На объектах с двумя присоединениями устройство будет неработоспособно. На работоспособность устройства не влияет факт и вид компенсации нейтрали сети.
Питание устройства осуществляется как от сети переменного оперативного тока напряжением 220 В, так и от постоянного или выпрямленного опертока.
Устройство позволяет настраивать его на конкретное применение с помощью уставок, которые задаются с клавиатуры устройства или с помощью компьютера и хранятся в энергонезависимой памяти. В качестве уставок задаются пусковые условия - напряжение порога 3U0, выдержка времени на срабатывание устройства и запуска цикла опроса всех фидеров. Кроме этого, для каждого из 24-х токовых каналов задается, включен ли данный канал, краткое название присоединения и реальный коэффициент трансформации ТТНП этого канала. Также отдельно задаются параметры каждого из двух каналов связи - USB на передней панели и RS485 - на задней, оснащенных программным протоколом ModbusRTU.
Запуск цикла опроса всех токовых каналов, кроме пуска по любому входу напряжения 3U0, возможен также от кнопки «Пуск опроса» на передней панели устройства, от дискретного одноименного входа, а также по любому из каналов связи.
Входные токовые каналы всех присоединений постоянно находятся в замкнутом состоянии, подключаясь к входному измерительному трансформатору тока устройства только на цикл опроса данного канала. Это позволяет включать в выходные цепи первичных ТТНП последовательно с входными клеммами устройства «Сириус-ОЗЗ» любую схему токовой защиты или сигнализации от 033, например, терминалов «Сириус-2-Л», «Орион-2» и других.
Основные принципы работы устройства «Сириус-ОЗЗ»:
Кроме реле «033 обнаружено», срабатывающего в блинкерном (с памятью) режиме работы, имеется также выходное реле «Земля в сети», работающее в следящем режиме по факту превышения любым напряжением 3U0 значения заданной уставки (с задержкой на срабатывание от ложных пусков).
Устройство имеет выходное реле «Отказ» с нормально замкнутыми контактами, срабатывающее только после окончании начального самотестирования и при наличии напряжения оперативного тока.
Устройство имеет габариты 305x190x185 мм и выпускается в двух вариантах - с напряжением питания 220 или 110 В. Масса устройства- не более 8 кг. Рабочий диапазон температур - от -20°С (ограничивается ЖК индикатором) до +55°С.
