«Сириус-2-АЧР»

Устройство автоматической частотной разгрузки.

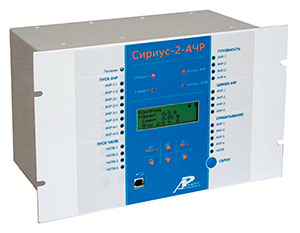

Устройство «Сириус-2-АЧР»

Устройство «Сириус-2-АЧР» предназначено для формирования сигналов отключения фидеров при падении частоты в системе ниже предельно допустимой, а также последующего включения отключившихся фидеров после ликвидации аварии и повышения частоты.

Устройство имеет четыре очереди АЧР, в каждой из которых предусмотрены две категории разгрузки - АЧР-1 и АЧР-И, в том числе, могущие работать на одно общее выходное реле (совмещенная АЧР-Н). Для обратного включения отключенной нагрузки после восстановления частоты в каждой очереди предусмотрено свое ЧАПВ.


Основные технические данные:

Устройство имеет три режима работы — импульсный, следящий и непрерывный. При импульсном режиме выходные сигналы формируются отдельными выходными реле для АЧР и ЧАПВ каждой очереди, при следящем — сигнал на выходных шинках АЧР удерживается до отпускания пусковых органов АЧР, а сигналы ЧАПВ формируются отдельными выходными реле. В непрерывном режиме сигнал АЧР удерживается до срабатывания ЧАПВ, то есть снятие сигнала АЧР и есть наличие команды на ЧАПВ выключателей отходящих линий (выходные реле ЧАПВ при этом совсем не используется). Для организации выходных шинок АЧР применены бистабильные реле, сохраняющие свое состояние при пропадании оперативного питания.

Устройство имеет два входных канала измерения частоты - основной и контрольный, предназначенный для предотвращения ложных срабатываний. Контрольный канал имеет свои независимые органы измерения напряжения и частоты, аналогичные основному каналу. Особенностью устройства является функция автоматического переключения вышедшего из строя канала измерения напряжения и частоты с поврежденного на работающий с выдачей сигнала неисправности. Переключение осуществляется мгновенно, а через 10 секунд выдается сигнализация о неисправности.

В обычном режиме работы на дисплее высвечивается измеренное значение частоты в сети, а также текущие время и дата. Вся информация о текущем состоянии очередей и их срабатывании отображается на светодиодах. В случае появления неисправностей на экране выводится подробная расшифровка причины.

Устройство выполнено в стальном корпусе и имеет заднее присоединение. Рабочий температурный диапазон - от -20 до +55°С. Габаритный размер устройства - 305x190x185 мм. Масса - не более 8 кг.
