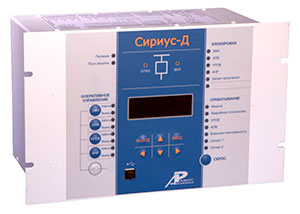

«Сириус-Д», «Сириус-21-Д»
Микропроцессорное устройство защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт).
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных электродвигателей напряжением 3-35 кВ.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6-35 кВ.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а ~акже обпе_чает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение вида повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты и автоматики, выполняемые устройством:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (033) по сумме высших гармоник;
- зашита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
- защита синхронных двигателей от асинхронного хода в ступени МТЗ-2;
- минимальная токовая защита;
- защита минимального напряжения (ЗМН);
- зашита от перегрева электродвигателя;
- зашита от затянутого пуска;
- защита от блокировки ротора;
- защита обратной мощности;
- выдача сигнала пуска МТЗ для организации логической защиты шин;
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала УРОВ при отказах своего выключателя;
- АПВ после срабатывания ЗМН;
- запрет включения выключателя при превышении допустимого числа запусков или при перегреве;
- исполнение команд АЧР от внешнего источника (с возможностью ЧДПВ).
Дополнительные сервисные функции:
- определение вида повреждения при срабатывании МТЗ;
- фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства не более 7 кг. Рабочий температурный диапазон - от -20 до +55°С.
