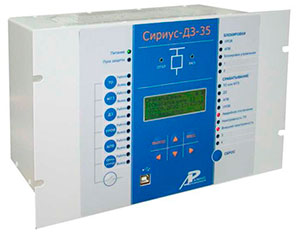

«Сириус-ДЗ-35»
Микропроцессорное устройство дистанционной защиты для линий 35 кВ.
Устройство микропроцессорной защиты «Сириус-ДЗ-35» предназначено для выполнения функций защиты воздушных или кабельных линий класса напряжения 6 - 35 кВ в сети с изолированной или компенсированной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ и УРОВ).
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6-35 кВ.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной микропроцессорной архитекторы наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность. большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность устройства.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций зашит, автоматики и управления, определенных ГТУЭ и ПТЭ;
- задание внутренней конфигурации (беод вывод зашит и автоматики, задание направленности ступеней зашит и т.д.);
- ввод и хранение уставок зашит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- контроль и индикацию неисправностей ео вторичных цепях ТН;
- определение вида и места повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатыв аний;
- возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А (номинальный ток зависит от типоисполнения и указывается при заказе устройства);
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации:
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и еыходоб относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции защиты и автоматики, выполняемые устройством:
- Двухступенчатая дистанционная защита (ДЗ-1 и ДЗ-2) от междуфазных коротких замыканий и двойных замыканий на землю с независимой выдержкой времени.
- Третья ступень дистанционной зашиты (ДЗ-3) от междуфазных коротких замыканий с независимой выдержкой Бремени. Основана на контроле сопротивлений трех петель междуфазных коротких замыканий (АВ, ВС и СА). ИО имеют характеристику в виде окружности с центром, расположенным в первом квадранте плоскости сопротивления, с возможностью выреза части окружности для отстройки от сопротивления нагрузочного режима по углу. Степень может быть выполнена как с пуском по току (от грубого ПО. применяемого для ступеней ДЗ-1 и ДЗ-2), так и без него (пуск по сопротивлению).
- Токовая отсечка (ТО), основана на контроле фазных токов. ТО может быть выполнена с контролем тока двух фаз (А и С) или контролем тока трех фаз (А, В и С).
- Максимальная токовая зашита (МТЗ). основана на контроле фазных токов. МТЗ может быть выполнена с контролем тока двух фаз (А и С) или контролем тока трех фаз (А, В и С). МТЗ выполнена с независимой выдержкой Бремени и возможностью использования как ненаправленной, так и направленной в линию, или направленной во Енешнюю сеть. Может находиться как в постоянной работе, так и в режиме аварийной ступени. При необходимости может использоваться как резервная ступень вместо или совместно с ДЗ-3.
- Неселективная мгновенная отсечка по току нулевой последовательности, используемая в случаях, когда решено по условиям электробезопасности отключать обе поврежденные линии в 100% двойных замыканий на землю.
- Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по соотношению токов обратной и прямой последовательностей, с независимой выдержкой времени с действием на сигнал или на отключение.
- Сигнализация замыканий на землю на основе контроля напряжения 3U0, которое измеряется с помошью аналогового входа, либо рассчитывается на основе фазных напряжений.
- Предусмотрен автоматический ввод ускорения 2-й или 3-й ступеней ДЗ, а также МТЗ при любом включении выключателя.
- Предусмотрено оперативное ускорение 2-й или 3-й ступеней ДЗ, а также МТЗ при наличии сигнала на соответствующем дискретном входе.
- Автоматика управления выключателем (АУВ) с трехфазным приводом, с двумя электромагнитами отключения.
- Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля напряжения на объекте).
- Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ.
- Для выявления повреждений в цепях напряжения используется специальная блокировка при неисправностях в цепях напряжения.
- Блокировка заданных ступеней зашит по дискретному сигналу.
- Возможность подключения внешних защит, например, дуговой защиты, зашиты шин или защиты от однофазных замыканий на землю.
- Исполнение внешних сигналов АЧР и ЧАПВ.
Дополнительные сервисные функции:
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Определение вида и расстояния до повреждения (реализовано определение расстояния до места повреждения методом одностороннего замера на осноес дистанционного принципа с компенсацией влияния переходного сопротивления.)
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок оперативного управления на передней панели устройства вместо традиционных накладок.
- Технический учет активной и реактивной электроэнергии.
- Регистрация и отображение большинства электрических параметров системы.
- Возможность встраивания устройства е систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485. либо специализированный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого Времени.
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы.
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства.
- Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП (интерфейс USB - на -лицевой панели, два интерфейса RS485 — на задней панели устройства).
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства не более 7 кг. Рабочий температурный диапазон - от -20 до +55°С.
