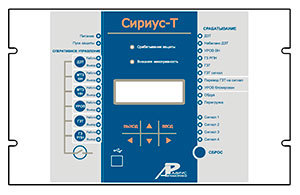

«Сириус-Т»
Микропроцессорное устройство основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита).
Устройство микропроцессорной защиты «Сириус-Т» предназначено для выполнения функций основной зашиты двухобмоточного (в том числе с растепленной обмоткой) трансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной защиты реактора или мощного синхронного двигателя. Содержит подменную МТЗ ВН и МТЗ НН с внешним комбинированным пуском напряжения.
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 35-220 кВ.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод вывод зашит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок зашит и автоматики:
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входое и еыходов. включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции зашиты и автоматики, выполняемые устройством:
- Двухступенчатая дифференциальная токовая зашита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания).
- Цифровое выравнивание величины и фазы токов плечей дифференциальной защиты.
- Автоматическая компенсация токов небаланса в дифференциальной цепи, вносимых работой РПН.
- Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Входы отключения от газовой зашиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью оперативной кнопки управления на лицевой панели, либо с помощью дискретного входа.
- Ненаправленная двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Предусмотрен автоматический ввод ускорения при включении выключателя ВН. Имеется возможность блокировки МТЗ ВН по содержанию второй гармоники для отстройки от бросков тока намагничивания.
- Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН.
- Одна ступень ненаправленной МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Предусмотрен автоматический ввод ускорения при включении выключателя НИ. Имеется возможность блокировки МТЗ НН по содержанию второй гармоники для отстройки от бросков тока намагничивания при подаче напряжения со стороны НН.
- Защита от перегрузки с действием на сигнализацию.
- Логика устройства резервирования при отказе выключателя стороны ВН (УРОВ ВН). Функция YPOB выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ.
- Входы отключения, предназначенные для подключения внешних зашит. Реализованы контроль бходое по току, пуск схемы УРОВ от данных сигналов.
- Управление схемой обдува по двум критериям — ток нагрузки и сигналы от датчиков температуры. Алгоритм обеспечивает >т!равление многоступенчатым обдувом.
- Контроль состояния трансформатора по ряду входных дискретных сигналов.
- Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
Дополнительные сервисные функции:
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок оперативного управления на передней панели устройства вместо традиционных накладок.
- Регистрация и отображение большинства электрических параметров системы.
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы).
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы.
- Возможность работы реле сигнализации «Сигнализация» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер (интерфейс USB — на лицевой панели, два интерфейса RS485 - на задней панели устройства).
- Возможность встраивания устройства в систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485, либо специализированный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого Бремени.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства без упаковки не превышает 7 кг.
