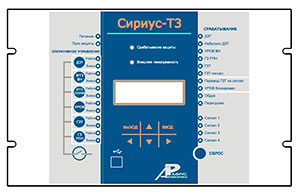

«Сириус-ТЗ»
Микропроцессорное устройство основной защиты трехобмоточного трансформатора (напряжением 6–220 кВ, дифф. защита).
Устройство микропроцессорной защиты «Сириус-ТЗ» предназначено для выполнения функций основной зашиты трехобмоточного (либо двухоомоточного с расщепленной обмоткой) трансформатора или автотрансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной зашиты сдвоенного реактора, мощного синхронного двигателя или в качестве продольной дифференциальной защиты ошиноеки с тремя присоединениями. Содержит подменную МТЗ ВН. МТЗ СН, МТЗ НН с внешним комбинированным пуском напряжения.
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 35-220 кВ.
Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ГТУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики:
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции защиты и автоматики, выполняемые устройством:
- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания).
- Цифровое выравнивание величины и фазы токов плечей дифференциальной защиты.
- Автоматическая компенсация токов небаланса в дифференциальной цепи, вносимых работой РПН.
- Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью оперативной кнопки управления на лицевой панели, либо с помощью дискретного входа.
- Ненаправленная двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от сторон низшего и среднего напряжения (по дискретным входам, объединенным по условию «ИЛИ»). Имеется возможность блокировки МТЗ ВН по содержанию Еторой гармоники для отстройки от бросков тока намагничивания.
- Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН.
- Одна ступень ненаправленной МТЗ средней стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны среднего напряжения (по дискретному входу). Действие на отдельное реле и на обшие реле отключения с разными временами. Имеется возможность блокировки МТЗ СН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны СН.
- Одна ступень ненаправленной МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Действие на отдельное реле и на обшие реле отключения с разными временами. Имеется возможность блокировки МТЗ НН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны НН.
- Защита от перегрузки с действием на сигнализацию.
- Логика устройства резервирования при отказе выключателя стороны ВН (УРОВ ВН). Функция YPOB выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ.
- Входы отключения, предназначенные для подключения Енешних зашит. Реализованы контроль бходое по току, пуск схемы УРОВ от данных сигналов.
- Управление схемой обдува по двум критериям — ток нагрузки и сигналы от датчиков температуры. Алгоритм обеспечивает управление многоступенчатым обдувом.
- Контроль состояния трансформатора по ряду входных дискретных сигналов.
- Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
Дополнительные сервисные функции:
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок оперативного управления на передней панели устройства вместо традиционных накладок.
- Регистрация и отображение большинства электрических параметров системы.
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы).
- Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы.
- Возможность работы реле сигнализации «Сигнализация» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер (интерфейс USB — на лицевой панели, два интерфейса RS435 - на задней панели устройства).
- Возможность встраивания устройства в систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485. либо специализированный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого времени.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства без упаковки не превышает 7 кг.
