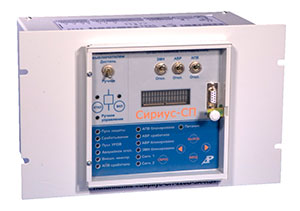

«Сириус-СП»
Микропроцессорное устройство защиты секционирующего пункта.
Микропроцессорное устройство зашиты «Сириус-СП» предназначено для выполнения функций релейной зашиты, автоматики, управления и сигнализации секционирующих пунктов напряжением 6—35 кВ.
Устройство предназначено для установки в релейных отсеках КРУ. КРУН и КСО, на панелях и е шкафах в релейных залах и пультах управления электростанций и подстанций 6-35 кВ.
Устройство «Сириус-СП» является комбинированным микропроцессорным терминалом релейной зашиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических Ееличин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций зашит, автоматики и управления, определенных ГТУЭ и ПТЭ;
- задание внутренней конфигурации (ввод вывод зашит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок зашит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение вида и расстояния до места повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатыв аний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащишенности;
- высокое сопротивление и прочность изоляции еходое и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции зашиты, выполняемые устройством:
- Четырехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов. Любая из ступеней МТЗ может быть выполнена направленной.
- Автоматический ввод ускорения -любой из ступеней МТЗ при любом включении выключателя.
- Зашита минимального напряжения (ЗМН).
- Защита от повышения напряжения (ЗПН).
- Защита от обрыва фазы питающего фидера (ЗОФ).
- Защита от однофазных замыканий на землю (033).
- Функции автоматики, выполняемые устройством:
- Операции отключения и включения выключателя по внешним командам. Зашита «от прыгания» выключателя.
- Исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием.
- АВР с действием на свой выключатель при пропадании напряжения с одной из сторон.
- Автоматическое восстановление нормального режима (АВНР) с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения.
- Формирование сигнала УРОВ при отказах своего выключателя.
- Одно-, двух-, трех- или четырехкратное АПВ.
Дополнительные сервисные функции:
- Определение вида и расстояния до места повреждения при срабатывании МТЗ.
- Фиксация токов и напряжений в момент аварии.
- Измерение времени срабатывания защиты и отключения выключателя.
- Встроенные часы-календарь.
- Измерение текущих фазных токов, напряжений, мощности.
- Дополнительные реле и светодиоды с функцией, программируемой пользователем.
- Цифровой осциллограф.
- Регистратор событий.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства без упаковки не превышает 7 кг.
