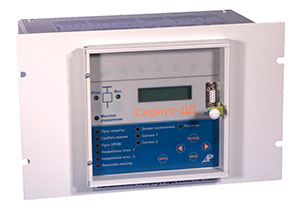

«Сириус-ДД»
Микропроцессорное устройство защиты двухскоростного электродвигателя (комплект из 2-х терминалов).
Микропроцессорное устройство зашиты «Сириус-ДД» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации первой или второй скорости двухскоростных электродвигателей напряжением 3-35 кВ.
Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций.
Устройство «Сириус-ДД» является комбинированным микропроцессорным терминалом релейной зашиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные е устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок зашит и автоматики:
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение вида повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы:
- блокировку всех еыходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и олокировок выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения еысокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством:
- трехступенчатая максимальная токовая зашита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
- защита от перегрева электродвигателя;
- зашита от затянутого пуска;
- защита от блокировки ротора;
- минимальная токовая зашита;
- защита минимального напряжения (ЗМН);
- зашита обратной мощности;
- защита от обрыва фазы питаюшего фидера (ЗОФ);
- защита от однофазных замыканий на землю (033).
Функции автоматики, выполняемые устройством:
- операции отключения и включения выключателей первой и второй скорости по внешним командам с защитой «от прыгания» выключателя;
- переход на первую скорость при получении внешнего сигнала от шинок минимального напряжения или от срабатывания внутренней защиты минимального напряжения;
- переход на первую скорость при неисправности выключателя второй скорости (при неудачном переходе со первой скорости на вторую);
- переход на вторую скорость при неисправности выключателя первой скорости (при неудачном переходе со второй скорости на первую);
- исполнение внешних сигналов аварийного отключения: дуговой зашиты и двух защит с программируемым названием;
- формирование сигнала УРОВ при отказах своего выключателя;
- формирование сигнала гашения поля при срабатывании зашиты обратной мощности;
- формирование сигнала пуска МТЗ для организации логической защиты шин:
- запрет включения выключателя при превышении допустимого числа запусков или при перегреве.
Дополнительные сервисные функции:
- определение вида повреждения при срабатывании МТЗ;
- фиксация токов и напряжений в момент аварии:
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, программируемой пользователем;
- цифровой осциллограф;
- регистратор событий.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства без упаковки не превышает 7 кг.
