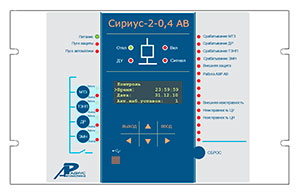

«Сириус-2-0,4 АВ»
Микропроцессорное устройство защиты, автоматики, управления и сигнализации аварийных вводов секций 0,4 кВ комплектных трансформаторных подстанций, щитов собственных нужд электростанций, промышленных предприятий и других объектов.
Микропроцессорное устройство защиты «Сирнус-2-0,4 АВ» предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации аварийных вводов секций 0,4 кВ комплектных трансформаторных подстанций, щитов собственных нужд электростанций, промышленных предприятий и других объектов.
Устройство может применяться в комплексе с устройствами «Сириус-2-0,4 ВВ» для выполнения функций автоматического включения резерва (АВР) и восстановления нормального режима после АВР (ВНР) секционированной системы шин 0,4 кВ с одним или двумя аварийными вводами, для схем без секционного выключателя — при наличии аварийного ввода на каждой секции.
Устройство выполняет функции дальнего резервирования (ДР) при отказе защит или выключателей отходящих от шин 0,4 кВ линий, а также функции блокировки максимальной токовой защиты (БМТЗ) при пусках и самозапусках электродвигателей.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее — светодиодов) и др.) и ее хранение;
- наличие двух независимых программ уставок с возможностью дистанционного или местного переключения;
- сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов (КА), неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
- регистрация и хранение осциллограмм;
- наличие программируемых светодиодов и реле с возможностью подключения к определенным точкам функциональных схем алгоритмов;
- наличие программируемых входов с возможностью изменения логики их функционирования в зависимости от требований конкретного объекта;
- измерение и отображение текущих значений электрических параметров защищаемого объекта на дисплее устройства и передача по каналу АСУ;
- непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
- блокировка выходных реле при неисправности устройства для исключения ложных срабатываний;
- гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
- защита от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока.
Устройство обеспечивает выполнение следующих функций зашиты и автоматики:
- двухступенчатая максимальная токовая защита (МТЗ);
- блокировка чувствительного пускового органа первой ступени МТЗ (БМТЗ);
- одноступенчатая токовая защита нулевой последовательности (ТЗНП-1);
- дополнительная ступень токовой защиты нулевой последовательности (ТЗНП-2) для схем с питанием от одного резервного трансформатора двух и более секций шин 0.4 кВ;
- дальнее резервирование при отказе защит и выключателей отходящих линий (ДР);
- дополнительная ступень ДР с зависимой времятоковой характеристикой (ЗДР);
- двухступенчатая защита минимального напряжения (ЗМН);
- контроль исправности цепей напряжения (ЦН) и цепей управления (ЦУ) АВ, СВ, и ВВ;
- автоматическое включение резерва (АВР АВ);
- автоматическое восстановление нормального режима (ВНР АВ) после АВР АВ.
Габаритные размеры не более 305x190x215 мм, вес не более 7 кг.
