Основная деятельность российской компании Текфор – производство изделий из пластика. Текфор осуществляет разработку оригинальных и современных продуктов разных областей применения. Применение современных систем автоматизированного конструирования, позволяет в кратчайшие сроки создавать изделия любой сложности. Все изделия создаются с максимальным использованием передовых решений существующих в данной области.

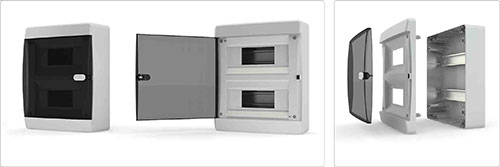

Пластиковые распределительные щиты Tekfor (Текфор) для настенного монтажа со степенью защиты IP41, серии C…
Эти щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
Особенности:
Выдавливаемые отверстия для подведения кабеля сбоку выполнены с внутренней стороны, что позволяет сохранить гладкой внешнюю поверхность щита.
Пластиковые быстро закручиваемые винты крышки щита с возможностью пломбирования щита.
Дверца имеет возможность установки замка для ограничения доступа в щит.
Клеммы PE/N защищены от прикосновения.
Благодаря пружинному микрозамку «нажимно-отжимного» типа, запирание и открывание дверцы производится простым нажатием.
Конструкция щита позволяет без применения дополнительных устройств обеспечить пломбирование щита используя специальные места.
Держатель клеммных шин может крепиться на специальных защелках.
Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей.
Корпус имеет четыре точки крепления к стене.
На днище имеются выдавливаемые отверстия для подведения кабеля.
Технические данные:
Степень защиты IP41.
Класс электроизоляции II.
Цвет белый RAL 9016.
Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
Рабочие температуры от –25 до +60 °С.
Межосевое расстояние между рядами 115 мм.
Максимальная высота модульных устройств для установки в щит 53 мм.
Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).
Щит Tekfor на 6 модулей 182x150x102,9

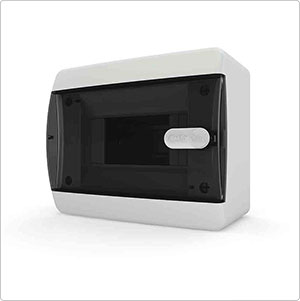

CNK 40-06-1 арт. 01-04-001

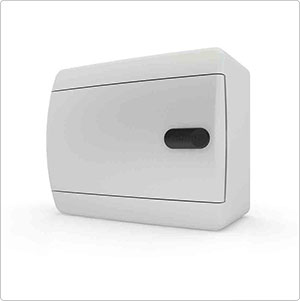

CNN 40-06-1 арт. 01-04-002
Щит Tekfor на 8 модулей 218x170x102,9

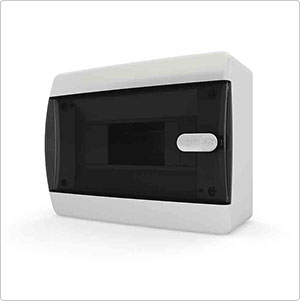

CNK 40-08-1 арт. 01-04-003

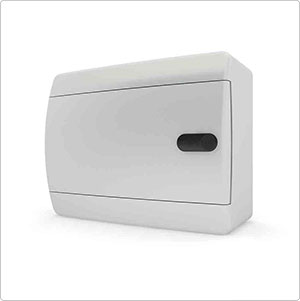

CNN 40-08-1 арт. 01-04-004
Щит Tekfor на 12 модулей 290x195x102,9

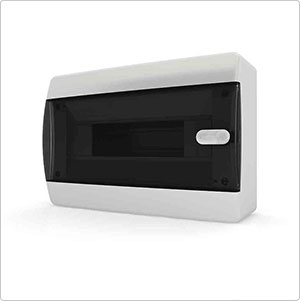

CNK 40-12-1 арт. 01-04-005

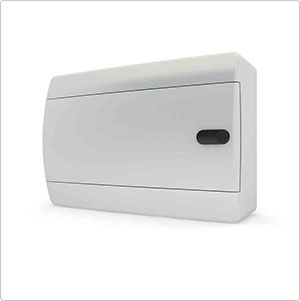

CNN 40-12-1 арт. 01-04-006
Щит Tekfor на 18 модулей 236x290x102,9

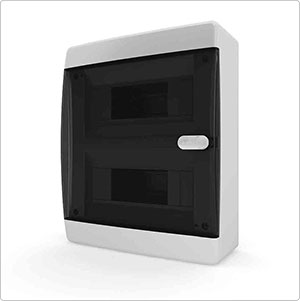

CNK 40-18-1 арт. 01-04-007

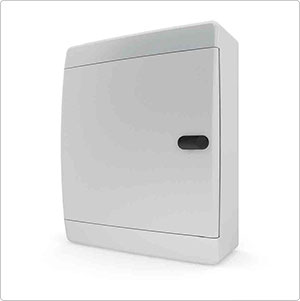

CNN 40-18-1 арт. 01-04-008
Правила маркировки щитов
BNK 65-24-1
B -> Серия щита
N -> Вид щита: N — навесной, V — встраиваемый
K -> Цвет дверцы: K — прозрачный черный, Z — прозрачный зеленый, O — прозрачный оранжевый, S — прозрачный синий, N — непрозрачный в цвет корпуса
