Основная деятельность российской компании Текфор – производство изделий из пластика. Текфор осуществляет разработку оригинальных и современных продуктов разных областей применения. Применение современных систем автоматизированного конструирования, позволяет в кратчайшие сроки создавать изделия любой сложности. Все изделия создаются с максимальным использованием передовых решений существующих в данной области.

Пластиковые распределительные щиты встраиваемые со степенью защиты IP41, серии C…

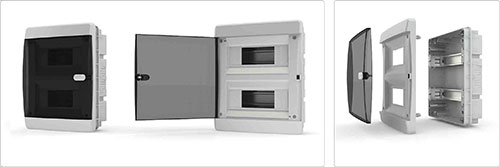

Распределительный щит Tekfor (Текфор) встраиваемый IP41

Эти щиты предназначены для скрытого монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.

Особенности:

Пластиковые быстро закручиваемые винты крышки щита с возможностью пломбирования щита.
Дверца имеет возможность установки замка для ограничения доступа в щит.
Клеммы PE/N защищены от прикосновения.
Держатель клеммных шин может крепиться на специальных защелках.
Благодаря пружинному микрозамку «нажимно-отжимного» типа, запирание и открывание дверцы производится простым нажатием.
Корпус имеет четыре точки крепления к стене.
Конструкция щита позволяет без применения дополнительных устройств обеспечить пломбирование щита используя специальные места.
На днище имеются выдавливаемые отверстия для подведения кабеля.
Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей.

Технические данные:

Степень защиты IP41.
Класс электроизоляции II.
Цвет белый RAL 9016.
Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
Рабочие температуры от –25 до +60 °С.
Межосевое расстояние между рядами 115 мм.
Максимальная высота модульных устройств для установки в щит 53 мм.
Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

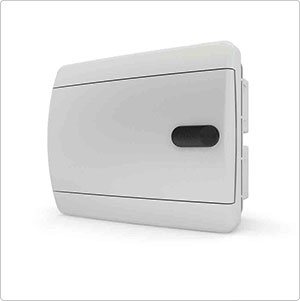

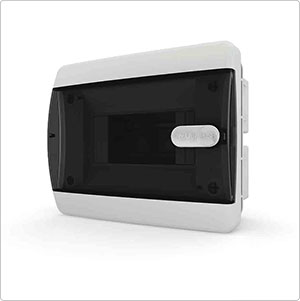

Щит Tekfor на 6 модулей 182x150x102,9


CVK 40-06-1 арт. 01-05-001	CVN 40-06-1 арт. 01-05-002

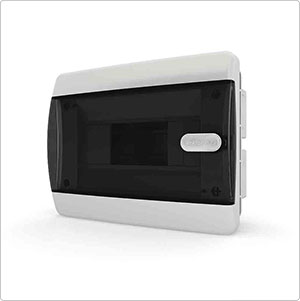

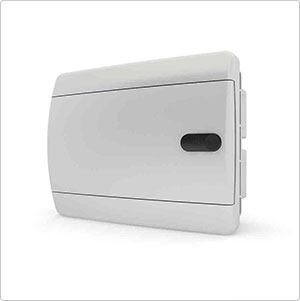

Щит Tekfor на 8 модулей 218x170x102,9


CVK 40-08-1 арт. 01-05-003	CVN 40-08-1 арт. 01-05-004

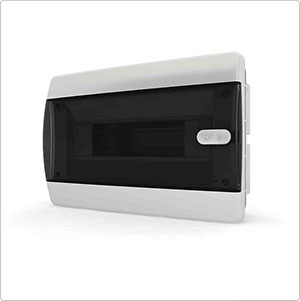

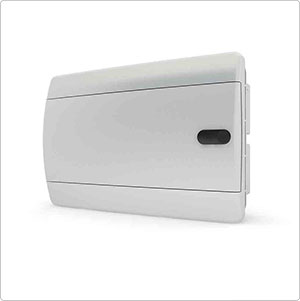

Щит Tekfor на 12 модулей 290x195x102,9


CVK 40-12-1 арт. 01-05-005	CVN 40-12-1 арт. 01-05-006

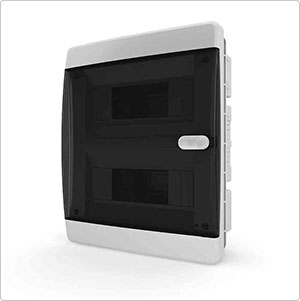

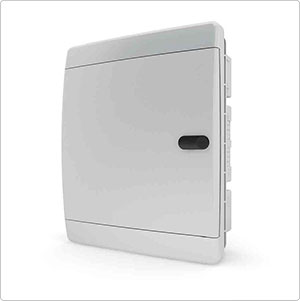

Щит Tekfor на 18 модулей 236x290x102,9


CVK 40-18-1 арт. 01-05-007	CVN 40-18-1 арт. 01-05-008

Правила маркировки щитов

BNK 65-24-1

B -> Серия щита
N -> Вид щита: N — навесной, V — встраиваемый
K -> Цвет дверцы: K — прозрачный черный, Z — прозрачный зеленый, O — прозрачный оранжевый, S — прозрачный синий, N — непрозрачный в цвет корпуса
65 -> Класс защиты бокса
24 -> Количество устанавливаемых модулей
1 -> Номер комплектации щита

Возможные комплектации щитов

Наименование / Комплектация	1	2	3	4
Заглушки отверстий крепления щита	+	+	+	-
Заглушка модульная для пустых модулей	+	+	-	-
Оцинкованная DIN-рейка	+	+	+	-
Кронштейны для крепления DIN-рейки	+	+	-	-
Две клеммные шины	+	-	-	-
Держатель клеммных шин	+	-	-	-

Электронные каталоги

Каталог Tekfor (Текфор), пластиковые распределительные щиты 2015
