Пластиковые распределительные щиты для настенного монтажа со степенью защиты IP41, серии B…

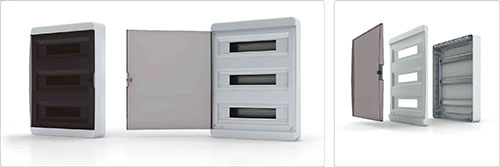

Распределительный щит Tekfor (Текфор) настенный IP41

Эти щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.

Особенности:

Выдавливаемые отверстия для подведения кабеля с боку выполнены с внутренней стороны, что позволяет сохранить гладкой внешнюю поверхность щита.
Пластиковые быстро закручиваемые винты крышки щита.
Дверца имеет возможность установки замка для ограничения доступа в щит.
Клеммы PE/N защищены от прикосновения.
Корпус имеет четыре точки крепления к стене. Также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка.
Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки.
Щитки оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде.
На днище имеются выдавливаемые отверстия для подведения кабеля.
Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей.

Технические данные:

Степень защиты IP41.
Класс электроизоляции II.
Цвет белый RAL 9016.
Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
Рабочие температуры от –25 до +60 °С.
Межосевое расстояние между рядами 150 мм.
Максимальная высота модульных устройств для установки в щит 53 мм.
Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

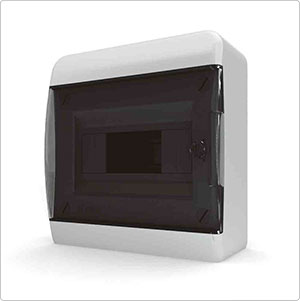

Щит Tekfor на 8 модулей 218x240x102


	BNS 40-08-1 арт. 01-01-004	BNZ 40-08-1 арт. 01-01-002

BNK 40-08-1 арт. 01-01-001	BNO 40-08-1 арт. 01-01-003	BNN 40-08-1 арт. 01-01-005

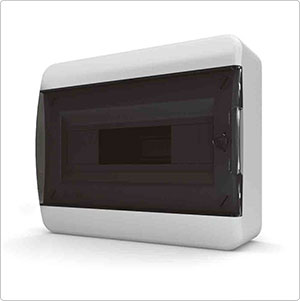

Щит Tekfor на 12 модулей 290x240x102


	BNS 40-12-1 арт. 01-01-024	BNZ 40-12-1 арт. 01-01-022

BNK 40-12-1 арт. 01-01-021	BNO 40-12-1 арт. 01-01-023	BNN 40-12-1 арт. 01-01-025

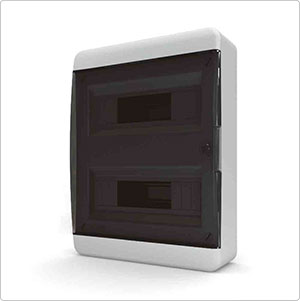

Щит Tekfor на 24 модулей 190x385x102


	BNS 40-24-1 арт. 01-01-044	BNZ 40-24-1 арт. 01-01-042

BNK 40-24-1 арт. 01-01-041	BNO 40-24-1 арт. 01-01-043	BNN 40-24-1 арт. 01-01-045

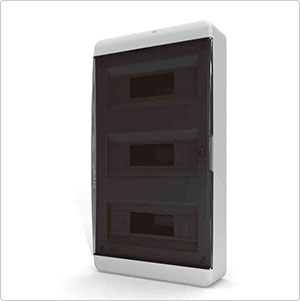

Щит Tekfor на 36 модулей 290x535x102


	BNS 40-36-1 арт. 01-01-064	BNZ 40-36-1 арт. 01-01-062

BNK 40-36-1 арт. 01-01-061	BNO 40-36-1 арт. 01-01-063	BNN 40-36-1 арт. 01-01-065

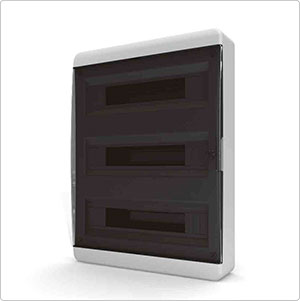

Щит Tekfor на 54 модулей 398x535x102


	BNS 40-54-1 арт. 01-01-084	BNZ 40-54-1 арт. 01-01-082

BNK 40-54-1 арт. 01-01-081	BNO 40-54-1 арт. 01-01-083	BNN 40-54-1 арт. 01-01-085

Правила маркировки щитов

BNK 65-24-1

B -> Серия щита
N -> Вид щита: N — навесной, V — встраиваемый
K -> Цвет дверцы: K — прозрачный черный, Z — прозрачный зеленый, O — прозрачный оранжевый, S — прозрачный синий, N — непрозрачный в цвет корпуса
65 -> Класс защиты бокса
24 -> Количество устанавливаемых модулей
1 -> Номер комплектации щита

Возможные комплектации щитов

Наименование / Комплектация	1	2	3	4
Заглушки отверстий крепления щита	+	+	+	-
Заглушка модульная для пустых модулей	+	+	-	-
Оцинкованная DIN-рейка	+	+	+	-
Кронштейны для крепления DIN-рейки	+	+	-	-
Две клеммные шины	+	-	-	-
Держатель клеммных шин	+	-	-	-
