Основная деятельность российской компании Текфор – производство изделий из пластика. Текфор осуществляет разработку оригинальных и современных продуктов разных областей применения. Применение современных систем автоматизированного конструирования, позволяет в кратчайшие сроки создавать изделия любой сложности. Все изделия создаются с максимальным использованием передовых решений существующих в данной области.

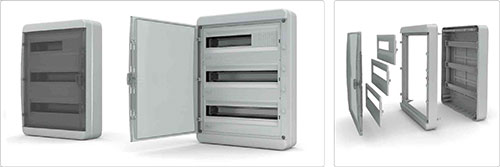

Пластиковые распределительные щиты для настенного монтажа со степенью защиты IP65, серии B…
Эти защищенные от попадания воды и пыли щиты предназначены для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.
Особенности:
Крышка щита при помощи специальных винтов-шарниров может открываться без полного снятия, что упрощает обслуживание щита.
Лицевые панели, устанавливаемые в крышку щита, позволяют обеспечить быстрый доступ к установленным элементам.
Съемная планка с эластичными мембранами обеспечивает удобное введение кабеля и труб как с использованием сальников так и без них.
DIN-рейка имеет восемь положений (в кронштейне 7), обеспечивая установку устройств, с глубиной от 53 до 85 мм. Крепление DIN-рейки к кронштейну может осуществляться без использования самореза.
Расстояние между DIN-рейками может регулироваться в трех положениях 125, 150 и 175 мм.
Пластиковые быстро закручиваемые винты крышки щита.
Дверца имеет возможность установки замка для ограничения доступа в щит.
Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки.
Клеммы PE/N защищены от прикосновения.
Корпус имеет четыре точки крепления к стене, закрываемые заглушками. Также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка.
Щитки оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде.
Легкий доступ к элементам, устанавливаемым в щиток, обеспечивается низкой высотой боковых стенок.
Комплектуются модульной заглушкой для пустых модулей.
Для крепления разных элементов на днище щита предусмотрены отверстия под саморезы. В отличие от щелей, отверстия обеспечивают более надежное крепление самореза.
Щиты могут оснащаться монтажной платой, для крепления любых элементов.
Технические данные:
Степень защиты IP65.
Класс электроизоляции II.
Цвет серый RAL 7035.
Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
Рабочие температуры от –25 до +60 °С.
Межосевое расстояние между рядами 125 мм, 150 мм, 175 мм.
Максимальная высота модульных устройств для установки в щит от 53 мм до 85 мм.
Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).

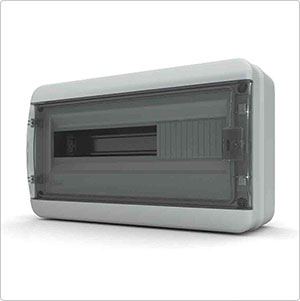

Щит Tekfor на 18 модулей 408x245x153
BNS 65-18-1 арт. 01-03-004
BNZ 65-18-1 арт. 01-03-002
BNK 65-18-1 арт. 01-03-001
BNO 65-18-1 арт. 01-03-003
BNN 65-18-1 арт. 01-03-005

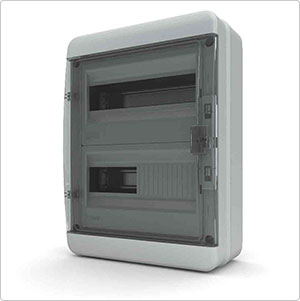

Щит Tekfor на 24 модулей 300x410x153
BNS 65-24-1 арт. 01-03-024
BNZ 65-24-1 арт. 01-03-022
BNK 65-24-1 арт. 01-03-021
BNO 65-24-1 арт. 01-03-023
BNN 65-24-1 арт. 01-03-025
Щит Tekfor на 36 модулей 300x560x153
BNS 65-36-1 арт. 01-03-044
BNZ 65-36-1 арт. 01-03-042
BNK 65-36-1 арт. 01-03-041
BNO 65-36-1 арт. 01-03-043
BNN 65-36-1 арт. 01-03-045

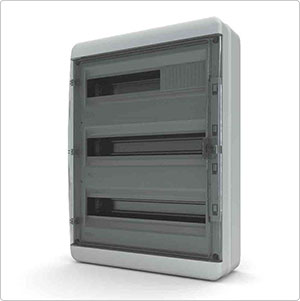

Щит Tekfor на 54 модулей 408x560x153
BNS 65-54-1 арт. 01-03-064
BNZ 65-54-1 арт. 01-03-062
BNK 65-54-1 арт. 01-03-061
BNO 65-54-1 арт. 01-03-063
BNN 65-54-1 арт. 01-03-065
Правила маркировки щитов
BNK 65-24-1
B -> Серия щита
N -> Вид щита: N — навесной, V — встраиваемый
K -> Цвет дверцы: K — прозрачный черный, Z — прозрачный зеленый, O — прозрачный оранжевый, S — прозрачный синий, N — непрозрачный в цвет корпуса
