Продукция «РАДИУС Автоматика»
«РАДИУС Автоматика» имеет более чем 20-ти летний опыт в области разработки и производства: микропроцессорных терминалов РЗА; шкафов РЗА серии ШЭРА; щитов собственных нужд серии ЩСН-РА; щитов постоянного тока серии ЩПТ-РА; ячеек КРУ серии MVR12; секционирующих пунктов серии СП-РА; пунктов коммерческого учета серии ПКУ-РА; средств испытаний и диагностики оборудования и линий электропередачи; систем АСУ ТП, АИИСКУЭ для энергетики.
Каждый день «РАДИУС Автоматика» обеспечивает стабильное энергоснабжение, создавая надежные системы релейной защиты и автоматики, отвечающие современным требованиям сетей энергоснабжения.

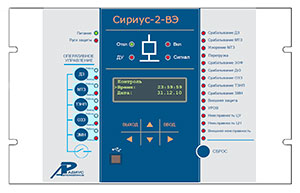

«Сириус-2-ВЭ»
Микропроцессорное устройство релейной защиты и автоматики присоединений 6-10 кВ.
Микропроцессорное устройство зашиты «Сириус-2-ВЭ» предназначено для выполнения функций релейной зашиты, автоматики, управления и сигнализации рабочих и резервных вводов секций 6-10 кВ, трансформаторов 6-10 0,4 кВ. трансформаторов частичного заземления нейтрали, двигателей и кабельных линий 6-10 кВ электрических станций и других объектов электроэнергетики.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций зашит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ебод зашит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодое светоизлучающих (далее — светодиодов) и др.) и ее хранение;
- осциллографирование аварийных событий с возможностью гибкой настройки состава аналоговых и дискретных сигналов, условий пуска, длины и количества осциллограмм;
- регистрация событий;
- регистрация срабатываний;
- счетчики пусков и срабатываний защит и автоматики;
- регистратор максимальных значений токов и напряжений;
- отображение текущих параметров сети (токи, напряжения, частота);
- наличие назначаемых светодиодов, реле и дискретных входов с возможностью подключения к определенным точкам функциональных схем алгоритмов;
- возможность работы сигнализации в непрерывном или импульсном режиме;
- наличие интерфейса связи USB для подключения к компьютеру:
- наличие двух независимых интерфейсов сеязи (RS-485) для встраивания устройства е АСУ;
- непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы:
- блокировка выходных реле при неисправности устройства для исключения ложных срабатываний;
- гальваническая развязка входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и быходое относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям;
- защита от ложных срабатываний дискретных еходных иепей устройства при помехах и нарушениях изоляции в цепях оперативного тока.
- в устройстве предусмотрены календарь и часы астрономического времени с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.
Устройство обеспечивает выполнение следующих функций защиты и автоматики:
- дистанционная зашита с пуском от МТЗ;
- трехступенчатая направленная с комбинированным пуском по напряжению максимальная токовая зашита;
- зашита от обрыва фазы;
- зашита от однофазных замыканий на землю;
- токовая защита нулевой последовательности;
- зашита минимального напряжения;
- логическая защита шин;
- зашита от дуговых замыканий;
- резервирование при отказе выключателя.
Габаритные размеры устройства не превышают 305x190x192 мм. Масса устройства не более 7 кг. Рабочий температурный диапазон - от -20 до +55°С.
