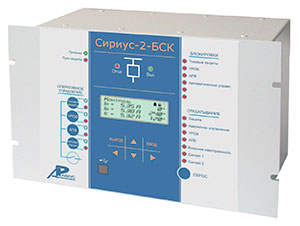

«Сириус-2-БСК»
Микропроцессорное устройство релейной защиты, автоматики, управления и сигнализации батареи статических конденсаторов напряжением 3-220 кВ.
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации батареи статических конденсаторов напряжением 3-220 кВ.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3-220 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, с защитой от небаланса, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;v
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты и автоматики, выполняемые устройством:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- трехступенчатая токовая защита нулевой последовательности (ТЗНП);
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (033) по сумме высших гармоник;
- защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
- двухступенчатая защита от повышения напряжения (ЗПН);
- защита минимального напряжения (ЗМН);
- двухступенчатая защита от перегрузки токами высших гармоник;
- защита от несимметрии токов в фазах конденсаторной батареи;
- выдача сигнала пуска МТЗ для организации логической защиты шин;
- автоматика управления выключателем (АУВ), включающая в себя защиту от многократных включений, защиту от непереключения фаз (ЗНФ), защиту от неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от длительного протекания тока и контроль исправности цепей этих электромагнитов;
- формирование сигнала УРОВ при отказе своего выключателя;
- автоматическое повторное включение (АПВ) после отключения выключателя от ЗПН после возврата напряжения в норму;
- автоматическое управление включением и отключением батареи в зависимости от значения реактивной мощности с помощью внешнего контактного варметра;
- возможность подключения внешних защит, например, защиты от небаланса, дуговой, или от однофазных замыканий на землю.
Дополнительные сервисные функции:
- определение вида повреждения при срабатывании МТЗ и ТЗНП;
- фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства не более 7 кг. Рабочий температурный диапазон - от -20 до +55°С.
