Продукция «РАДИУС Автоматика»
«РАДИУС Автоматика» имеет более чем 20-ти летний опыт в области разработки и производства: микропроцессорных терминалов РЗА; шкафов РЗА серии ШЭРА; щитов собственных нужд серии ЩСН-РА; щитов постоянного тока серии ЩПТ-РА; ячеек КРУ серии MVR12; секционирующих пунктов серии СП-РА; пунктов коммерческого учета серии ПКУ-РА; средств испытаний и диагностики оборудования и линий электропередачи; систем АСУ ТП, АИИСКУЭ для энергетики.
Каждый день «РАДИУС Автоматика» обеспечивает стабильное энергоснабжение, создавая надежные системы релейной защиты и автоматики, отвечающие современным требованиям сетей энергоснабжения.

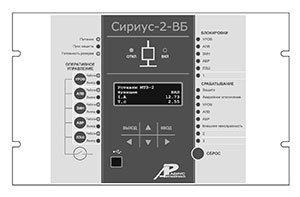

«Сириус-2-ВБ»
Микропроцессорное устройство защиты ввода с функцией быстродействующего АВР.
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3-35 кВ.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3-35 кВ. Устройство предназначено для защиты вводов систем шин подстанций, распределительных пунктов и т.д.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение вида повреждения (при срабатывании МТЗ);
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
- автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- возможность работы МТЗ-1 в качестве ускоряющей отсечки;
- защита от обрыва фазы питающего фидера (ЗОФ);
- сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
- защита минимального напряжения (ЗМН);
- защита от потери питания (ЗПП);
- логическая защита шин (ЛЗШ).
Функции автоматики, выполняемые устройством:
- операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
- формирование сигнала УРОВ при отказах своего выключателя;
- отключение выключателя по входу УРОВ от нижестоящих выключателей;
- однократное АПВ;
- быстродействующее ДВР с действием на включение секционного выключателя или резервного ввода;
- автоматическое восстановление схемы нормального режима после ДВР.
Дополнительные сервисные функции:
- определение места повреждения при срабатывании МТЗ;
- фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- возможность встраивания устройства в систему единого точного времени станции или подстанции;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, заданной пользователем;
- цифровой осциллограф;
- регистратор событий.
Габаритный размер устройства - 305x190x215 мм. Масса - не более 7 кг. Рабочий температурный диапазон от -20 до +55°С.
