«Weidmüller» - ведущий производитель коммутационной техники и ряда других компонентов для электротехнической промышленности.
Компания развивает, производит и продает специализированные технические решения, включающие полный спектр изделий Weidmüller. Как OEM поставщик, компания устанавливает глобальные технологические стандарты в области электрических соединений. Портфолио Weidmüller включает в себя широкий диапазон изделий от клеммных блоков, клемм и коннекторов для печатных плат, компонентов для опасных сред, реле, до источников питания и модулей защиты от перенапряжения, применимых почти во всех областях. Установочные и маркировочные материалы и основные компоненты для систем ввода-вывода и широкий набор инструментов завершают этот ряд. Изделия Weidmüller главным образом используются в распределительных шкафах и для электроразводки вне шкафа.
Торговая марка Weidmüller, как квалифицированный производитель, имеет более чем 50-ти летнюю традицию. Все достижения всегда были, есть и будут "современной технологией".
Винтовой зажим. В патентованном механизме винтовой клеммы системы Weidmüller оптимально объединены лучшие свойства двух металлов: стали и меди. Эта винтовая клетка надежно работает в миллиардах клемм Weidmüller. Корпус клетки и прижимной винт изготовлены из закаленной стали, позволяющей создать высокое усилие зажима провода, требуемое для создания надежного и долговременного контакта. Зажимной механизм прижимает подключаемый провод к токоведущей шине, изготовленной из меди или электротехнической латуни высокого качества. В итоге контакт провода и клеммы получается герметичным и устойчивым к ударам и вибрациям.
Пружинный зажим. Пружинный зажим системы Weidmüller является дальнейшим совершенствованием технологии пружинных клемм. В пружинных клеммах также разделены функции между механическим прижимом и электрическим контактом. Пружина из закаленной и кислотостойкой нержавеющей стали прижимает провод к медной токоведущей шине. Специальная форма и гальваническое покрытие токовой шины оловом гарантируют низкое переходное сопротивление контакта. Пружинные клеммы не нуждаются в обслуживании.
Технология IDC (прорез изоляции). Технология IDC (Insulation Displacement Connection - создание контакта путем прорезания изоляции) выгодно отличается тем, что перед монтажом не требуется ни снятия изоляции с провода, ни обжим кабельного наконечника. При подключении в клемме контактный элемент прорезает изоляцию провода и надежно зажимает его. При этом достигается надежный электрический контакт провода с токовой шиной клеммы и механическое закрепление провода за его изоляцию. В клеммах IDC, как и в других клеммах производства Weidmüller, также разделены электрическая и механическая функции. Пружина из нержавеющей стали прижимает токовую шину к проводнику и обеспечивает низкое переходное сопротивление. Контакт в клеммах IDC отличается герметичностью и исключительной вибростойкостью.
Техника штекерного подключения. В клеммах с прямым штекерным подключением одножильный изолированный провод вставляется в клемму подобно штекеру измерительного прибора. Монтаж предельно быстрый и простой, не требуется никакого инструмента. Контакт в штекерной клемме получается надежным, герметичным и вибростойким. При применении гильзового кабельного наконечника в штекерную клемму можно без проблем подключить многожильный гибкий провод. Пружина и направляющая клетка из нержавеющей стали гарантируют прижим провода к медной токоведущей шине с усилием много большим, чем в традиционных пружинных клеммах. Гальваническое покрытие оловом гарантирует низкое сопротивление контакта и отличную коррозионную стойкость. Направляющая клетка позволяет отключить провод от клеммы при помощи обычной отвертки.
В течение долгого времени и по сей день клеммы W–ряда компании Weidmüller диктуют стандарты функционального совершенства даже в самых своих малейших деталях. В настоящее время такое сочетание многих преимуществ остается непревзойденным и обеспечивает клеммам W–ряда однозначное лидерство на рынке.
W-ряд предлагает решения для проводов сечением от 0.06 до 300 мм2 и для всех распространенных электрических функций.
Одной из уникальных характеристик является наличие штекерного контактного мостика (ZQV) для большинства клемм на поперечные сечения 2.5 и 4 мм2. Это дает значительную экономию времени по сравнению со всеми остальными винтовыми клеммами на рынке.
Благодаря патентованной конструкции винтового соединения (бюгельного зажима) Weidmüller можно без проблем подключать в одну зажимную клетку два проводника одинакового поперечного сечения.
Подключение. Разделение электрической и механической функций:
Контактные мостики, в том числе и штекерные:
Простота в использовании:
Изоляционный материал Wemid:
Одинаковые габаритные размеры:
Безопасные контакты:
Безопасность использования:
Стандарты. Высокая безопасность и надежность контакта в системах компании Weidmüller подтверждена следующими стандартами:
Широкий ассортимент болтовых клемм Weidmüller предлагает надежные соединения для всех приложений, которые включают в себя передачу электроэнергии.
Диапазон сечений соединений составляет от 10 мм2 до 300 мм2.
Проводники прикладываются к резьбовым болтам с помощью обжатых кабельных наконечников, после чего надежно закрепляются путем затяжки шестигранной гайки.
Болтовые клеммы могут использоваться с резьбовыми болтами от M5 до M16, в зависимости от сечения проводника.
Максимальная безопасность обеспечивается малым падением напряжения и самозатухающим материалом с классом пожаробезопасности V-0 (UL94).
Все болтовые клеммы испытываются в соответствии с международными железнодорожными стандартами (EN 50343, EN 50155, NF F61-017, NF16-101, RIA 20) и соответствуют их требованиям.
Для подключения проводников, на их концах обжимаются кабельные наконечники. Кабельные наконечники размещаются на болте между шайбой на носителе клеммы и зубчатой шайбой. Обратные стороны кабельных наконечников лежат друг напротив друга. Шестигранные гайки затягиваются для прижима наконечников кабелей друг к другу для создания надежного контакта. Кроме того, третий проводник может быть расположен с противоположной стороны соединения.
Конструкция винтового зажима была разработана так, чтобы обеспечить герметичное соединение междупроводом и шиной. Площадь соединения должна составлять не менее 75% всей поверхности. Электрический ток в этих точках проводится со 100% КПД, так как не возникает повышенных сопротивлений из-за загрязнения точек соединения. Семейство SAK-разработано для проводов с сечением от 0.08 мм2 до 240 мм2.
Преимущества модульных клемм SAK:
Краткий обзор SAK:
Разделение задач, выполняемых компонентами, предоставляет следующие преимущества:

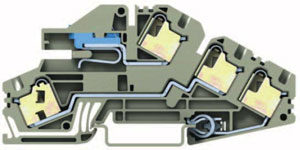

Клеммы серии Z, выполненные по технологии с пружинным зажимом, предназначены для самых различных областей применения. Они имеют следующие характеристики: малые конструктивные размеры, большая маркировочная площадка, встроенное в клемму гнездо для тестового штекера, перемыкания штекерными мостиками с клеммами Z-ряда и клеммами других семейств компании Weidmüller.
Клеммы Z-ряда имеют широкий диапазон сечений подключаемых проводников, и в каждой клемме имеется сразу два параллельных канала для подключения мостиков.
Потенциал можно распределить, используя штекерные контактные мостики и задействуя при этом любое возможное количество каналов распределения.
Соединение. В соответствии с основным принципом организации электрического контакта компании Weidmüller, в системе соединения с пружинным зажимом разделены электрическая и механическая функции:
Штекерные контактные мостики:
Простота использования. Практичный монтаж: проводники вводятся в клемму параллельно отвертке:
Изоляционный материал WEMID:
Простая конструкция обеспечивает большую безопасность:
Безопасные контакты:
Большой выбор принадлежностей:
Соответствие стандартам. Высокая надежность и безопасность соединительных систем, производимых компанией Weidmüller, подтверждена следующими испытаниями:
IDC означает создание контакта путем прорезания изоляции (Insulation Displacement Connection). Усовершенствованная и более эффективная технология позволяет снизить затраты и обеспечить максимально надежное соединение. Используемая долгое время в телекоммуникационных и электронных отраслях, сегодня эта технология нашла свое применение и в промышленности.
Технология IDC требует минимума монтажных работ, и в то же время гарантирует надежность соединения. Не требуется подготовка кабеля и использование специальных инструментов.
К такой клемме может быть подключена любая стандартная проводка из PVC с площадью поперечного сечения от 0.21 мм2 до 1.5 мм2 (и от 0.5 мм2 до 2.5 мм2)
Соединение. Разделение электрических и механических функций создает большое преимущество:
Штекерные соединительные мостики:
Простота в обслуживании. Просто вставьте отвертку в клемму, насколько это возможно, и прижмите ползунок. Вот и все! Только что Вы получили наглядно надежное соединение.
Корпус из пластика Wemid:
Предельное сокращение времени монтажа и стоимости. Экономия времени монтажа до 76% по сравнению с обычной технологией.
Надежность соединения. Благодаря указанной особенности, надежность соединения можно определить визуально.
Полный комплект принадлежностей:
Сертификация. Клеммы IDC2 соответствуют следующим стандартам:

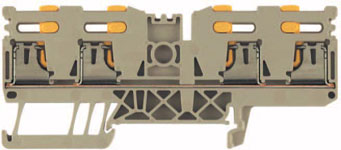

Новое семейство 3-контактных инсталляционных клемм, представляющих технологию Direct Push In, удачно дополняет наш клеммный ряд. Технология штекерного монтажа уже известна для распределительных щитов, используемых в коммунальном хозяйстве, а клеммы в стиле Roof-Style позволяют сделать монтаж еще удобнее. Технические характеристики свидетельствуют об их превосходстве: штекерная клемма на 4 мм2 имеет габариты клеммы на 2,5 мм2.
Клемма Push In зажимает проводники сечением от 0,5 до 4 мм2 и соответствует концепции TOP, то есть оба проводника и устройство активации пружины размещены сверху и параллельно.
Технология Direct Push In экономит время. Одним из важнейших преимуществ технологии Direct Push In - радикальная экономия времени, а также надежность и простота монтажа. По сравнению с пружинными 3-проводниковыми клеммами затраты времени снижаются на 50%. На монтаж одного провода затрачивается всего 3,5 секунды. С одножильного провода снимается изоляция, и провод просто вставляется в клемму: готово. Инструмент больше не нужен, а точка контакта получается надежной и герметичной. Можно вставлять в клемму даже гибкие провода с ультразвуковой сваркой или многожильные провода с обжатыми кабельными наконечниками.
Зажимная система. Прижимная пружина размещена в прочном стальном корпусе. Клеммы "Push In" разделяют механический прижим и электрический контакт, что необходимо для надежности:
Штекерные мостики. Соединение клемм в ряду производится штекерными мостиками серии ZQV:
Простота монтажа! При монтаже одножильных (или гибких многожильных с наконечниками) проводов с применением технологии Push In монтаж становится намного быстрее:
Корпус из пластика Wemid:
Монтаж при недостатке места. 3-проводные штекерные клеммы оптимально подходят для проводки цепей переменного и постоянного тока везде, где не хватает места для монтажа. Легко может быть достигнута высокая плотность монтажа, особенно при недостатке места для монтажа по ширине.
Надежность контакта:
Безопасность применения. Контакт "Push In" разработан так, чтобы максимально избежать ошибок при монтаже:
Сертификация. Надежность контакта в клеммах Weidmüller гарантирована проведением испытаний согласно стандарту IEC 60947-7 и дополнительного комплекса тестирования. Качество производство строго контролируется, что подтверждено наличием сертификата DIN ISO 9002.
